IGR-P
iGOLDENLASER
iGR-P
$ 35000-55000

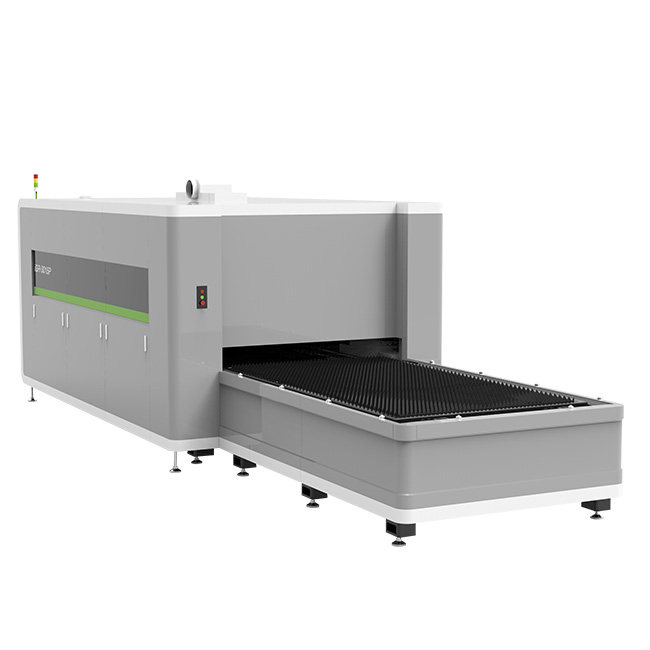

Descripción completa de la máquina de corte de protección:
Equipado con láser de fibra de 1000W-12000W, el área de trabajo estándar es de 1500*3000 mm, que se puede actualizar a 1500*4500 mm, y la potencia de 2000W y superior está equipada con un gabinete independiente con aire acondicionado incorporado.
Máquina de corte láser de protección completa Parámetros:
| Modelo | IGR-P 3015 | |
| Área de trabajo | 3000*1500 mm | |
| X. | 1500 mm | |
| S. | 3000 mm | |
| eje Z carrera | 300 mm | |
| Precisión | Precisión de posicionamiento del eje x, y | 0.03 mm |
| Precisión de reposicionamiento de eje x, y | 0.02 mm | |
| Velocidad | X, y eje máx. velocidad de carrera | 180m/min |
| X, y eje máx. velocidad acelerada | 2G | |
| Fuente de alimentación | Fase | 3 |
| Voltaje nominal | 380V | |
| Frecuencia | 50/60Hz | |
| Grado de protección | IP65 | |
| Cuerpo de máquina | Max. Carga de trabajo | 1000 kg |
| Peso corporal | 4000 kg | |
| Tamaño (L*W*H) | 8230*3140*2300 mm | |
| Poder láser | 500W/ 750W/ 1000W/ 1500W/ 2000W/ 3000W/ 4000W/ 5000W/ 6000W/ 8000W/ 10000W/ 12000W | |
| Mesa de trabajo opcional | 4000*1500 mm/ 4000*2000 mm/ 6000*2000 mm/ 6000*2500 mm | |
Características de la máquina de corte láser de fibra de protección completa:
Sistema de lubricación automática
El sistema de lubricación automática proporciona una cantidad fija de aceite lubricante para la máquina de cortar láser protectora para garantizar la operación de alta velocidad del equipo, con alarma anormal y funciones de alarma de nivel de líquido. El sistema mejora en gran medida la precisión de corte y extiende efectivamente la vida útil del mecanismo de transmisión.
Sistema de alarma inteligente
Protección inteligente de viaje, monitoreo automático de la gama operativa de componentes, instalación de resortes de límite de estándar de máquinas herramienta internacional, el cabezal de corte láser es la función de ajuste de altura del condensador incorporado, parada de colisión, mejora del equipo y la protección de seguridad de la vida, reduce la incidencia de accidentes , Mejorar la eficiencia de corte.
SISTEMA DE SEGURIDAD
Función de alarma automática para el estado de trabajo anormal de la máquina de corte de chapa automática y empújala a la interfaz de operación a través del centro de control, mejora la eficiencia de la resolución anormal de problemas de equipos, reduce los posibles riesgos de seguridad y reduce los costos de mantenimiento.
Configuración de cortador de láser de fibra protectora:

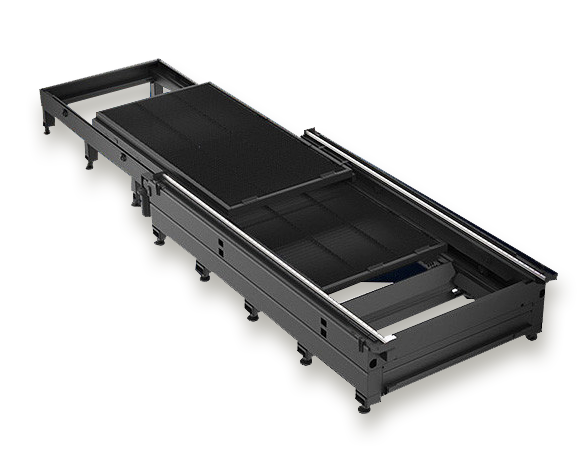

Plataforma de intercambio
☑ Más rápido y más estable.
☑ Mejorar la precisión y la seguridad del procesamiento.
☑ Aumentar la productividad.
Plataforma de intercambio automático de doble cadena de motor doble, la plataforma está compuesta por un marco soldado, con una cuadrícula de soporte en la que se admite la pieza de trabajo, y la mesa de trabajo puede soportar una carga de hasta 1000 kg; Hay bolas universales alrededor de la mesa de trabajo, impulsadas por Yaskawa Servo Motor, velocidad de intercambio estable dentro de los 8-15, evitando efectivamente la desviación y la colisión.
Los dos modos de enlace o operación independiente se pueden establecer de manera flexible, lo cual es conveniente para lidiar con fallas como mermeladas, fácil de limpiar los desechos a continuación, cumplir con la carga y descarga de placas especiales y mejorar la eficiencia de producción.

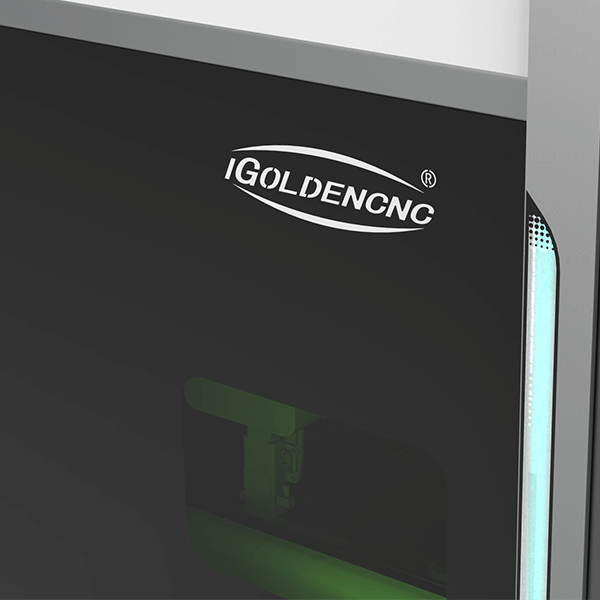

Diseño de protección cerrada
360 ° Protección completa y diseño cerrado, la ventana de observación adopta vidrio de protección láser que cumple con los estándares europeos de CE, y toda la máquina pesa 10T.
★ Protección ambiental: evite la fuga de polvo generada por corte para garantizar la limpieza del área de trabajo.
★ Seguridad: evite la contaminación del láser, proteja la seguridad de los operadores en el proceso de producción y mejore el factor de seguridad.
★ Extienda la vida útil de la máquina y puede mantener y mejorar la calidad de procesamiento del producto, y finalmente lograr una eficiencia estable y de alta eficiencia.
★ La protección completamente cerrada mejora la seguridad del uso.
★ El vidrio protector láser protege a los humanos de la radiación láser.
★ El sistema de recolección de polvo automático es ecológico.
★ El sistema de monitoreo inteligente reduce la tasa de accidentes y mejora la eficiencia y la estabilidad laboral.
Cabezal de corte láser de enfoque automático
El cabezal láser tiene una unidad de accionamiento de motor incorporada, y la lente de enfoque es impulsada por un mecanismo lineal para cambiar automáticamente la posición dentro de los 20 mm. El usuario puede establecer un enfoque continuo a través del programa para completar la perforación rápida de las placas gruesas y el corte automático de placas de diferentes espesores y materiales. El grupo de lentes compuestos equipado con D28 integra el haz de luz y optimiza el diseño óptico y refrigerado por agua para que el cabezal láser pueda funcionar de manera estable durante mucho tiempo.
☑ Configuración óptica optimizada y diseño de flujo de aire suave y eficiente para mejorar el efecto de corte;
☑ Rango de enfoque automático +10 ~ -10 mm, precisión de ajuste 0.01 mm, velocidad de ajuste 100 mmmms;
☑ Diseño de protección contra el polvo de la lente de protección de colimación, proteger efectivamente los componentes ópticos internos;
☑ Extienda la distancia entre la lente de protección y la boquilla para aumentar la vida útil de la lente;
☑ Se adopta el soporte de lente tipo cajón para que el reemplazo de lentes de protección sea rápido y simple;
☑ El conector QBH no está limitado, se puede equipar con varios láseres con conector QBH.
El enfoque automático ahorra el tiempo de enfoque y mejora la eficiencia laboral en 10 veces.
Extender la vida útil, optimizando el diseño estructural de la cabeza de corte, extiende su vida útil.

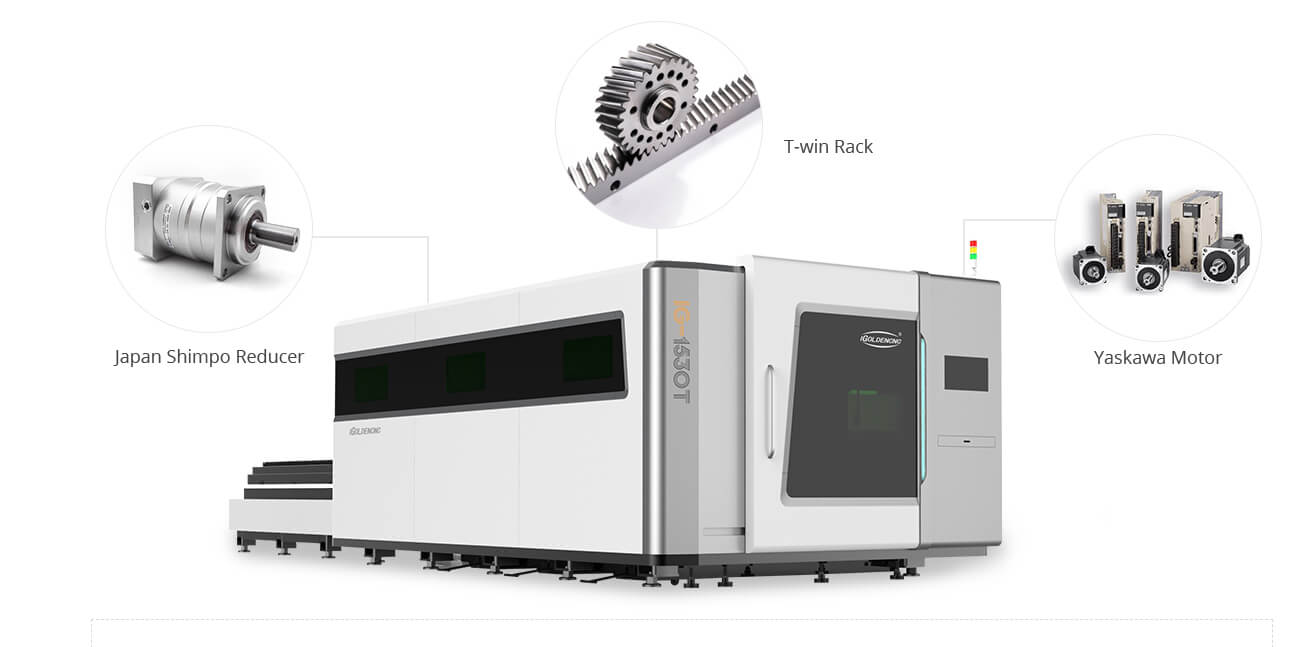

Sistema de transmisión de alta precisión
Guía de estante de doble transmisión de Taiwán T-Win, Japan Panasonic Drive Motor, Japan Shimpo Reducer
La precisión de posicionamiento de la máquina herramienta es de 0.03 mm, y la precisión de posicionamiento repetida es de 0.02 mm.
Haz de extrusión de aluminio aeroespacial
★ Alta precisión. Después del envejecimiento manual, el tratamiento de la solución y el acabado, el haz tiene buena integridad, rigidez, dureza y ductilidad.
★ velocidad rápida. La aleación de aluminio tiene las características de peso ligero y rigidez fuerte, que conducen al movimiento de alta velocidad durante el procesamiento, y la alta flexibilidad es propicio para el corte de alta velocidad de varios gráficos sobre la base de una alta precisión.
★ Alta eficiencia. El haz de peso más ligero puede garantizar el funcionamiento rápido de la máquina de corte con láser plano, mejorar la eficiencia del procesamiento y al mismo tiempo garantizar la calidad del procesamiento.
No solo se puede garantizar la operación de alta velocidad de la máquina de corte con láser, sino también la precisión y eficiencia del procesamiento de corte láser.
Mejore efectivamente la vida útil y la precisión del cortador láser barato, reduzca el costo de tiempo y reduzca la pérdida de tiempo. Y después de usar el mismo límite de tiempo, el haz de aluminio puede garantizar la precisión de corte en la mayor medida, y al mismo tiempo puede aliviar la energía cinética de la cabeza del láser durante el movimiento de alta velocidad.
Diseño de pantalla de pantalla LCD vertical
La pantalla de pantalla vertical de 21.5 ‘es diferente de la pantalla de pantalla horizontal tradicional. La velocidad de respuesta alcanza los 8 ms, la resolución alcanza 1080p, la relación de pantalla está optimizada a 16: 9, el consumo de energía es bajo y la interfaz de software de control y los hábitos de navegación humana están mejor adaptados. Además, tiene un alto nivel de brillo y baja reflectancia, y el panel de vidrio resistente tiene resistencia y durabilidad.
Sistema inteligente de control de bucle abierto
El sistema de corte con láser CYPCUT es un sistema de control de circuito abierto con todas las funciones lanzadas específicamente para la industria de procesamiento de chapa.
✪ Soporte de AI, DXF, PLT, Gerber, LXD y otros formatos de datos gráficos, y acepta códigos G Estándar Internacionales.
✪ Al abrir e importar archivos externos, la optimización se realiza automáticamente.
✪ Funciones de secuencia de diseño y diseño automático flexible y diverso, hay una variedad de métodos de matriz disponibles.
✪ La potente función de biblioteca de materiales permite que todos los parámetros de proceso se guarden para que el mismo material se use nuevamente.
✪ Procesamiento de la memoria del punto de interrupción y posicionando cualquier función puntual.
✪ Corte de altura fija, seguimiento fuera de la junta y múltiples métodos de búsqueda de borde.
✪ Admite el control remoto del sistema a través de la caja de mano inalámbrica y Ethernet.
✪ Un clic para establecer la ruta de corte de vuelo.
✪ Es fácil de instalar, fácil de depurar, excelente rendimiento y completo en plan. Es el sistema de control de corte láser de fibra con la mayor participación de mercado en la actualidad.
Gabinete de control independiente que se alza en el piso
A prueba de polvo, todos los componentes eléctricos y las fuentes láser están integradas en un gabinete de control separado y tienen un diseño a prueba de polvo para extender la vida útil de los componentes eléctricos. El gabinete automático de control del termostato está equipado con aire acondicionado para lograr una temperatura automática constante. Esto puede evitar que las temperaturas del verano dañen excesivos a los componentes.
☑ Conjunto de dispositivos eléctricos más profesionales, una fuerte separación de electricidad y separación de electricidad débil.
☑ Interferencia antiestática más sencilla, buena disipación de calor, fácil de mantener.
☑ Más conveniente y fácil de detectar fallas y mantenimiento del circuito.
☑ Más seguro e independiente del equipo de la máquina, reduzca la interferencia de operación del equipo.

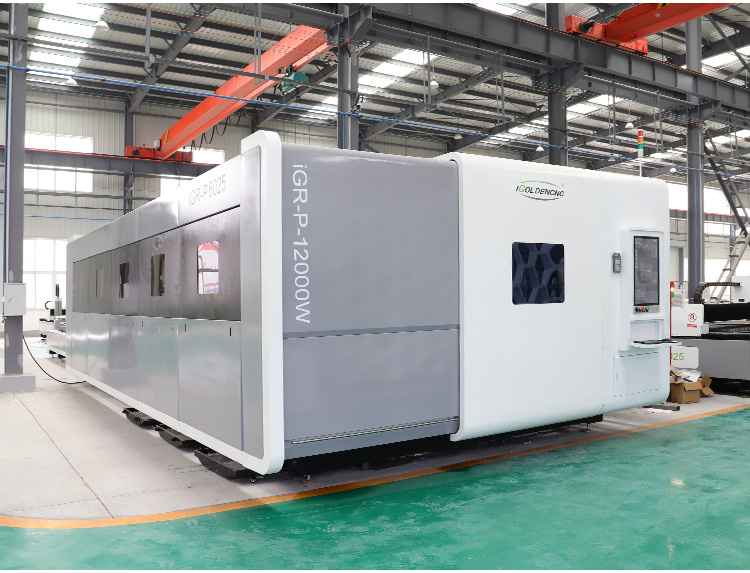

Protección completa de la máquina de corte con láser de fibra cubierta:
La máquina de corte con láser láser para la venta es una herramienta asequible, fácil de usar y versátil que puede ayudarlo a comenzar una nueva empresa de inicio o aumentar las ganancias de su empresa bien establecida. Este tipo de cortador de láser de fibra es adecuado para cortar acero inoxidable, acero al carbono, acero de aleación, acero para primavera, placa de cobre, placa de aluminio, oro, plata, titanio, y se ha utilizado ampliamente en publicidad, alta presión / bajo voltaje eléctrico Producción de gabinetes, accesorios de maquinaria textil, electrodomésticos de cocina, automóviles, maquinaria, ascensores, accesorios eléctricos, piezas de bobina de primavera, piezas de línea de metro y otras industrias.
