$ 10000-15000
Video
Descripción automática de la máquina de soldadura:
Se ensambla la máquina de soldadura automática. El área de calefacción es pequeña durante la soldadura, y no causará deformación, ennegrecimiento y trazas en la parte posterior de la pieza de trabajo.
Ventajas de máquinas de soldadura por láser:
★Máquina de soldadura por láser automatizada Puede realizar fácilmente la soldadura a medida, soldadura de puntadas y soldadura de costura de varias longitudes y posiciones. Especialmente en la soldadura de placas de acero inoxidable delgadas, placas de hierro, placas de aluminio y otros materiales metálicos, tiene las características de la velocidad de soldadura rápida, un buen efecto de superficie, una gran profundidad de penetración y un área pequeña afectada por el calor.
★ Cooperación con accesorio y control automático de programación, puede realizar requisitos de soldadura rápidos/consistentes de lotes de productos similares.
★ La soldadura es flexible y fácil de operar. Además de reparar moldes grandes, las máquinas grandes también pueden lograr soldadura a larga distancia, que se puede soldar sin desmontar el producto.
★ Tiene las ventajas de operación simple, hermosa costura de soldadura, velocidad de soldadura rápida y sin consumibles. Puede reemplazar perfectamente la soldadura de arco de argón tradicional, la soldadura eléctrica y otros procesos para soldar placas de acero inoxidable delgada, placas de hierro, placas galvanizadas y otros materiales metálicos.
Parámetros del equipo de soldadura automática
Índice técnico | Parámetros técnicos | ||
Modelo | IGWL-AW- 1000 | IGWL-AW- 1500 | IGWL-AW- 2000 |
Poder láser | 1000W | 1500W | 2000W |
Longitud de onda láser | 1080 ± 10 nm | ||
XYZ Stroke Working Stroke | 1000*400*500 mm | ||
Eje x/y/z precisión del posicionamiento | ± 0.025 mm | ||
Eje x/y/z Precisión de reposicionamiento | ± 0.02 mm | ||
Método de trabajo láser | CW/modulado | ||
Ancho de galvanómetro | Línea 0.5-6 mm/ círculo 2 mm | ||
Espesor del material de soldadura | ≤4 mm | ≤6 mm | ≤8 mm |
Requisitos de brecha de soldadura | ≤0.3 mm | ||
Voltaje | 380V ± 10% | ||
Poder total | ≤8kw | ≤10kw | ≤12kw |
Peso bruto | 700 kg | 800 kg | 900 kg |
Comparación de soldadura por láser y soldadura tradicional
Método de soldadura | Zona afectada por el calor | Deformación térmica | Calidad de soldadura | Si agregar soldadura | Ambiente de soldadura |
Soldadura por láser | Menor | Menor | Mejor | No | No hay requisitos especiales (excepto las industrias especiales) |
Soldadura | General | General | General | Sí | Calefacción general |
Soldadura por arco de argón | Más grande | Más grande | General | Sí | Necesita electrodos |
Soldadura por resistencia | Más grande | Más grande | General | No | Necesita electrodos |
Soldadura por arco de plasma | General | General | General | Sí | Necesita electrodos |
Soldadura por haz de electrones | Menor | Menor | Mejor | No | Vacío |
Láser Soldadura Velocidad
Collimating Longitud focal: 150 mm Longitud de enfoque: 250 mm Diámetro de fibra: 50 μm Gas de protección ＞ 15L/min | ||||
No. | Material | Potencia de salida | Penetración （mm） | Velocidad （m/min） |
1 |
Acero inoxidable | 500 | 1.5 | 0.85 |
2 | 500 | 1 | 2.55 | |
3 | 500 | 0.5 | 6.8 | |
4 | 750 | 2.5 | 0.85 | |
5 | 750 | 2 | 2.55 | |
6 | 750 | 1.5 | 2.17 | |
7 | 750 | 1 | 6.8 | |
8 | 1000 | 0.5 | 8.5 | |
9 | 1000 | 3 | 0.85 | |
10 | 1000 | 2.5 | 2.55 | |
11 | 1000 | 2 | 3.4 | |
12 | 1000 | 1.5 | 5.1 | |
13 | 1000 | 0.5 | 12.75 | |
14 |
Acero al carbono (bajo) | 500 | 1 | 1.28 |
15 | 500 | 0.5 | 5.1 | |
16 | 750 | 2 | 0.85 | |
17 | 750 | 1.5 | 2.55 | |
18 | 750 | 1 | 5.95 | |
19 | 750 | 0.5 | 7.62 | |
20 | 1000 | 2.5 | 0.85 | |
21 | 1000 | 2 | 2.55 | |
22 | 1000 | 1.5 | 4.25 | |
23 | 1000 | 1 | 6.8 | |
24 | 1000 | 0.5 | 11.05 | |
25 |
Aluminio | 500 | 1 | 0.85 |
26 | 750 | 1 | 1.7 | |
27 | 1000 | 1 | 3.4 | |
28 | 1000 | 2 | 0.85 | |
29 | Cobre | 1000 | 0.3 | 1.7 |
Detalles de la máquina de soldadura de plataforma automática:
| Láser JPT Utilizamos láseres de fibra avanzados con una vida útil de más de 10 horas, bajo consumo de energía, baja tasa de falla, fibra flexible de hasta 10-15 m, flexible y conveniente, soldadura al aire libre, equipada con una capa protectora dura. |
| Cabeza de soldadura profesional WSX 1. Este cabezal de soldadura tiene fuertes ventajas en las aplicaciones de soldadura de aleación de aluminio y soldadura de energía media, y es un cabezal de soldadura rentable. 2. El cabezal de soldadura utiliza un motor para conducir la lente vibratoria del eje X, Y, con una variedad de modos de swing, y la soldadura de swing permite que la pieza de trabajo tenga soldaduras irregulares, espacios más grandes y otros parámetros de procesamiento, lo que puede mejorar significativamente la soldadura calidad. 3. La estructura interna de la cabeza de soldadura está completamente sellada, lo que puede evitar que la parte óptica sea contaminada por polvo. 4. La lente protectora adopta una estructura de tipo de cajón, que es fácil de reemplazar. 5. Se puede equipar con varios láseres con conectores QBH. |
|

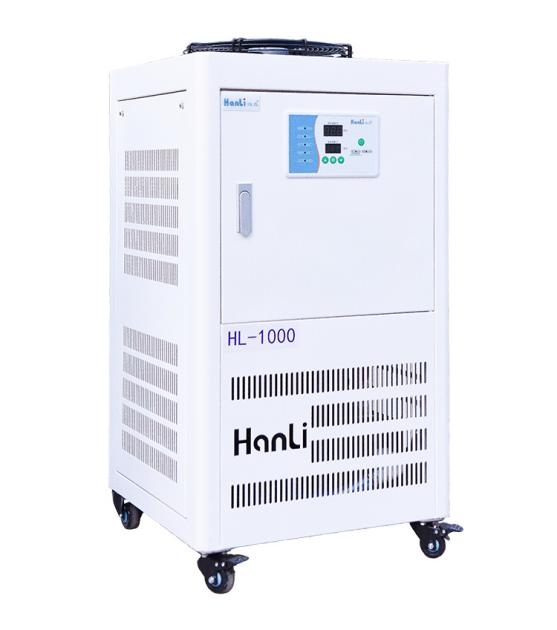

Enfriador de agua de Hanli Refrigerante ecológico, perfectamente compatible con todos los láseres Rendimiento estable y confiable, baja tasa de falla, ahorro de energía y ahorro de energía |

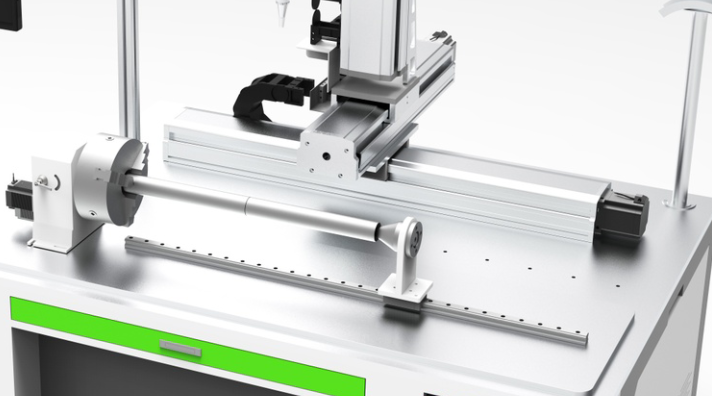

| Mesa de soldadura móvil de múltiples eje Toda la máquina está diseñada con una placa de aluminio gruesa, y la estructura es firme Alta precisión de posicionamiento y respuesta sensible No es necesario mover manualmente el producto, soldadura automática, fácil de operar |
|

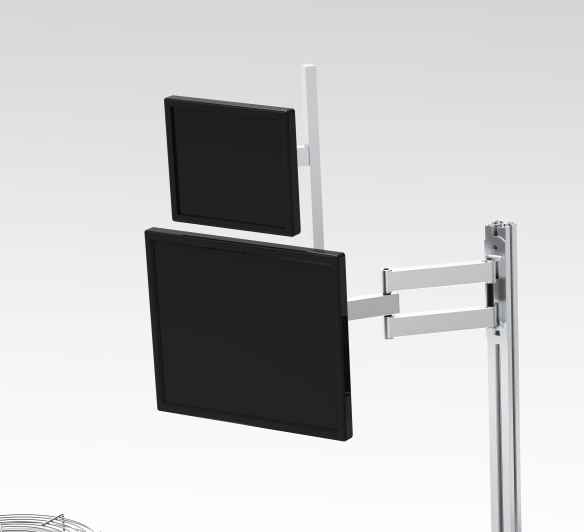

Monitoreo de la junta de soldadura Pantalla de resolución de alta definición, mejor observación del proceso de soldadura, hermosa costura de soldadura Software de soldadura profesional, alta calidad |
Características automáticas de la máquina de soldadura por láser:
1. Velocidad rápida de soldadura, sin consumibles, sin cambio de color/menos cambio de color, sin necesidad de pulir posterior.
2. Se mejora la interacción del sistema de control del láser profesional, la precisión de la ruta de soldadura es controlable y la costura de soldadura se forma bien.
3. Use el posicionamiento infrarrojo para verificar la posición del cabezal de soldadura y verificar la posición durante el proceso de soldadura. La posición de soldadura es más precisa, la costura de soldadura es suave y hermosa, y es fácil de moler y pulir. No hay necesidad de manejar o solo procedimientos de procesamiento simples después de la soldadura;
4. Microwelding de 360 grados sin ángulos muertos, después de que el haz láser está enfocado, el punto es pequeño, la densidad de potencia es alta y la precisión de posicionamiento es alta. Se puede utilizar para soldadura grupal de piezas de trabajo pequeñas y micro de tamaño para realizar una producción en masa automatizada;
5. La profundidad de soldadura por láser es grande, la costura de soldadura es firme, el ancho es pequeño, la zona afectada por el calor es pequeña, la deformación es pequeña y la velocidad de soldadura es rápida. Puede realizar una soldadura compleja entre algunos materiales diferentes;
6. La costura de soldadura es de alta calidad y sin porosidad, lo que puede reducir y optimizar las impurezas del metal base, y la estructura puede refinarse después de la soldadura, y la resistencia y la tenacidad de la costura de la soldadura son al menos equivalentes o incluso más que la base metal;
7. Salida estable para garantizar la consistencia de la soldadura. La mayoría de las soldaduras láser continuas son láseres de alta potencia con una potencia de más de 500 vatios. En general, este láser debe usarse para placas superiores a 1 mm. También hay algunos láseres continuos de baja potencia con potencia entre decenas y cientos de vatios. Se utilizan más en soldaduras de plástico y en las industrias de soldadura por láser.
Aplicación de máquina de soldadura por láser de fibra automática:
Adecuado para materiales metálicos: soldadura de placas de metal delgadas de acero inoxidable, acero al carbono, cobre, aluminio, etc.
Productos aplicables, todo tipo de chapa, moldes, chasis, chasis, productos de cocina y baño, todo tipo de hardware e iluminación; Productos electrónicos de alta precisión, piezas de trabajo de alta soldadura, como recipientes a presión, condensadores y otros productos.
