¿Es caro el precio de la máquina CNC de cinco ejes? ¿Qué tal su calidad?

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2021-06-07      Origen:Sitio

¿Qué es la máquina CNC de cinco ejes?

Máquina CNC de cinco ejesProporciona infinitas posibilidades en cuanto a los tamaños de piezas y formas que puede procesar de manera efectiva. El término \"5-axis \" se refiere al número de direcciones en las que la herramienta de corte puede moverse. En un centro de mecanizado de 5 ejes, la herramienta de corte se mueve a través de los ejes lineales X, Y y Z, así como gira en los ejes A y B para abordar la pieza de trabajo de cualquier dirección. En otras palabras, puede procesar cinco lados de una parte en una sola configuración.

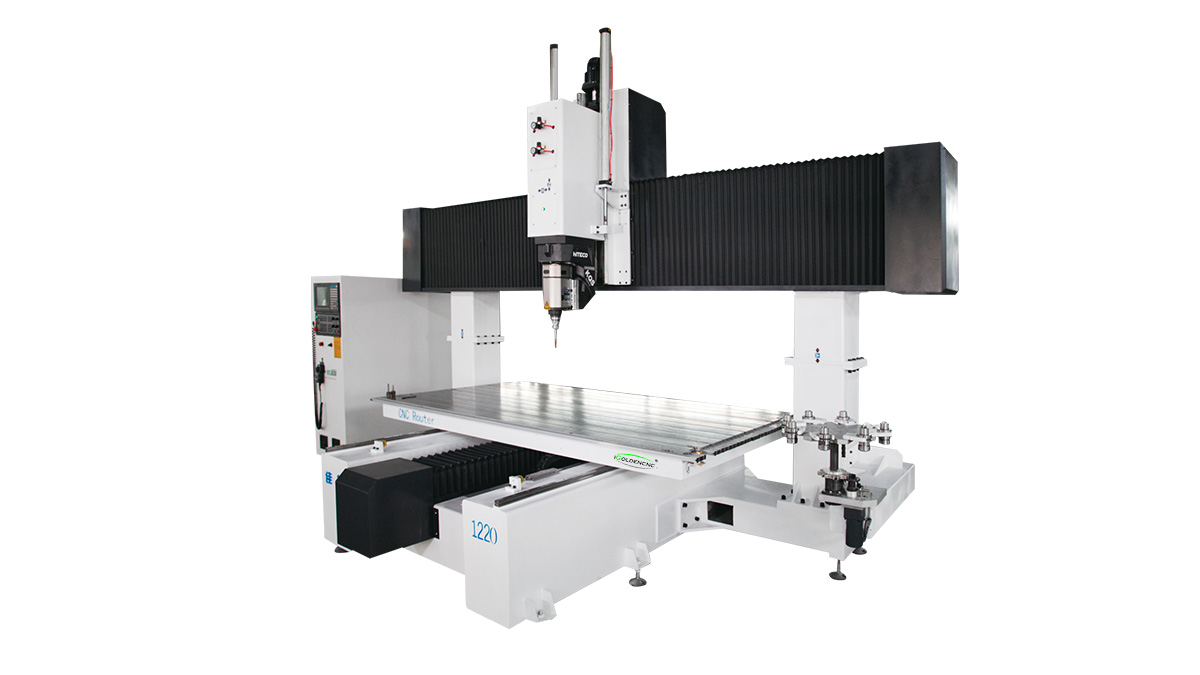

Máquina CNC de cinco ejes

Ventajas de la máquina CNC de cinco ejes:

Cinco ejes de alta velocidad y posicionamiento preciso.

Un grado de agencia de ± 120 °, grado de ± 120 °, grado C ± 245 °

Husillo de alta velocidad giratorio y trabajo

Centro de mecanizado CNC de alta eficiencia y economía \

  • Precio: 60259-80462 $


¿Por qué los fabricantes utilizan la máquina CNC de cinco ejes?

Hay varias ventajas paraMáquina CNC de cinco ejesMás de 4 o máquinas tradicionales de 3 ejes. La ventaja clave es que le permite moler en un número casi infinito de ángulos en una sola configuración. Por lo general, las partes complejas tendrían que molerse con múltiples máquinas diferentes, ya que una máquina de 3 ejes no proporciona la maniobrabilidad de una máquina de 5 ejes.

La mayor capacidad rotativa de unMáquina CNC de cinco ejesTambién permite que la herramienta de corte se acerque y más niveles con la pieza que se está mecanizando, lo que permite aún más precisión, ayudando con diseños angulares.

Otro uso de los ejes adicionales es a la máquina, las superficies o los planos inclinados, una tarea que es mucho más difícil de realizar con una máquina de 3 ejes.


Principales características

1. Los rieles guía de German están montados en el eje z. Tipo de caja de construcción y temperamento aliviado, aseguran una buena rigidez y estabilidad del eje Z durante el trabajo con alta velocidad en la superficie curva. Y está equipado con un cilindro de balance de contador neumático dual que permite una alta precisión y estabilidad.

2. La carrera de eje z es de 800 mm a 2200 mm, lo que es adecuado para el molde grande y el trabajo de metal ligero.

3. Sistema Taiwan 5 Axis Syntec CNC, Rotación de puntos del centro de herramientas en tiempo real (RTCP). Precisión de alto nivel, corte de alta velocidad, operación diversificada. La velocidad de trabajo, la velocidad rápida, la velocidad de corte y la velocidad de alimentación se pueden controlar por separado. Esto mejora la calidad del contorno y la eficiencia de trabajo. La función de protección del procesamiento inteligente sobre el viaje puede prevenir la colisión mecánica.

4. Panel táctil de 19 pulgadas que es intuitivo y fácil de operar.

5. Eje Y equipado con 4 piezas de guía alemana. Esto garantiza la precisión de la forma de guía lineal, la misma fuerza durante el funcionamiento de la máquina, mantenga una buena precisión mecánica y la estabilidad en la ejecución rápida.

6. Reductor helicoidal de alto par de torsión de Taiwán Asegúrese de que se establezca con una salida de alto torque.

7. X e Y Axis adoptan Taiwan YYC Helicy Rack & Piñón. La transmisión sin brecha puede garantizar la precisión de funcionamiento.

8. La enfriadora de agua en el gabinete eléctrico regula la temperatura interior, mantenga la estabilidad de los componentes electrónicos y extienda su vida útil.

9. La cabeza de 5 ejes, use un método de procesamiento de aluminio fundido de alta intensidad, también adopta el reductor de armónicos de alta precisión y de alta precisión importados y el husillo de Italia HSD.

10. También 4pcs Guía alemana Los rieles de la guía están montados en el eje Y. Los cuadros se instalan en ambos ejes X e Eje Y, a través de los cuales aseguran que la precisión de ejecución de la forma lineal de la guía y la misma fuerza durante la máquina funciona, tenga una precisión mecánica y estabilidad perfecta en ayuno corriendo.

11. Equipado con 5 ejes incorporados de sincronización, que simplifica el programa operativo, el ahorro de tiempo y la eficiencia de costos.

12. Estructura de la máquina de movimiento de pórtico. Instalación de escalera Guía lineal El riel mejora la rigidez del pórtico. El tratamiento el tratamiento procesado evita que el pórtico de deformación que pueda ser causado por el peso muerto y la soldadura, también mejora en gran medida la rigidez total de la máquina. La precisión de la máquina y la estabilidad de mucho tiempo están bien garantizadas.

13. La tabla de trabajo está hecha de hierro fundido a través de la moldura de arena de resina y tratamiento procesado de atemorización. Tiene una excelente resistencia al impacto y estabilidad térmica. Este diseño es las tendencias populares de los centros de máquinas CNC en la actualidad, tiene una característica de buena rigidez, rendimiento de precisión, espacio para ahorrar, capacidad de alto carga y automatización avanzada.

14. La prueba de polvo del estilo de órgano en el eje X e Y puede hacer que la forma guía y el estante y la piñón limpie durante el trabajo, por lo que su vida útil se extenderá.

Parámetro


Descripción Parámetros
Área de trabajo 1200 * 2000 * 500mm
Transmisión Tornillo de bola de TBI de Taiwan TBI de XYZ 40, estructura de movimiento de mesa
Reductor Japón Shimpo
Servo motor Japón Yasakawa
Control Taiwan Syntec
Huso 14kw Italia SMC HITECO, KOS 360 °
Inversor Taiwán Delta
Carriles guía Taiwán Hinwin 30mm
Estructura de mesa Ranura de aluminio t
Revista de herramientas
8 herramientas de carrusel
Herramienta senior
Lubricación
