¿Qué es el mecanizado CNC? 3 ejes | 4 ejes | 5 ejes

El procesamiento de CNC es un proceso en el proceso de fabricación, en el que el software de computadora programado indica el movimiento de maquinaria y herramientas de la planta. Esta aplicación se puede utilizar para automatizar una serie de técnicas de fabricación, como fresado, corte de chorro de agua y materiales de corte por láser. La instrucción se introduce en la máquina CNC a través del archivo CAD y se convierte en un conjunto de instrucciones de pedido exacto. La máquina CNC utiliza estos comandos de programación para ejecutarse automáticamente sin operadores físicos. Los fabricantes han acumulado una variedad de ventajas a través de la aplicación del procesamiento del CNC, como la reducción de costos, mejorar la velocidad, la mejor precisión y la productividad de mejora.

La referencia al eje se utiliza para describir la máquina CNC operada a lo largo de una pluralidad de puntos de eje. El procesamiento CNC es del proceso de eliminación del material de la pieza de trabajo hasta que se configura la forma deseada. Estas máquinas tienen al menos 3 ejes, a lo largo de la operación del plano XYZ: eje X (vertical), eje Y (horizontal) y eje z (profundidad). El cuarto eje representa el eje (rotación alrededor del eje X), y el quinto eje representa el eje B (girado alrededor del eje Y).

El número de ejes en la máquina CNC determina el tipo de trabajo que puede hacer, que se puede cortar, y se puede manipular. Entonces, ¿qué significa esto? Una mejor interpretación de la diferencia entre elEnrutador CNC de 3 ejes,Máquina CNC de 4 ejesy5 máquinas CNC AXISestá provisto.

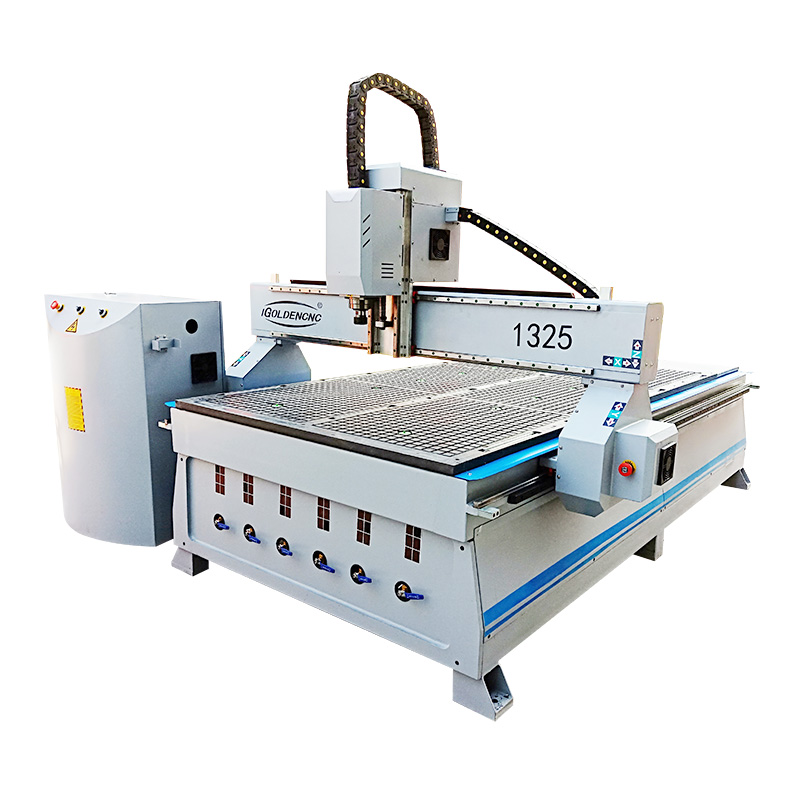

Máquina de enrutador CNC de 3 ejes

El mecanizado CNC de 3 ejes significa que la pieza de trabajo permanece en la misma posición, mientras que la herramienta de corte funciona a lo largo del plano XYZ para recortar el material de desprendimiento. Esto se aplica a los componentes que no requieren muchas profundidades y detalles. El procesamiento de 3 ejes se usa más comúnmente para la producción de componentes mecánicos, los más adecuados:

Operación automática / interactiva:

• Surco de fresado

• perforación

• Cortar borde afilado

Máquina de enrutador CNC de 4 ejes ATC

El mecanizado de 4 ejes significa piezas de trabajo de procesamiento de piezas de la misma manera que la máquina de 3 ejes, pero tiene un movimiento de rotación adicional alrededor del eje X, el eje X se llama Eje. Esta rotación permite cortar la pieza de trabajo alrededor del eje B. Este método es beneficioso cuando existe la necesidad de realizar un agujero o incisión en el lado de la pieza de trabajo. Agregar el cuarto eje (eje) permite que la pieza de trabajo se vuelva a voltear automáticamente, por lo que la máquina puede eliminar el material de ambos lados. El mecanizado de 4 ejes es multifunción, disponible para:

• Corte intermitente

• Corte continuo

• Talla de superficie curva

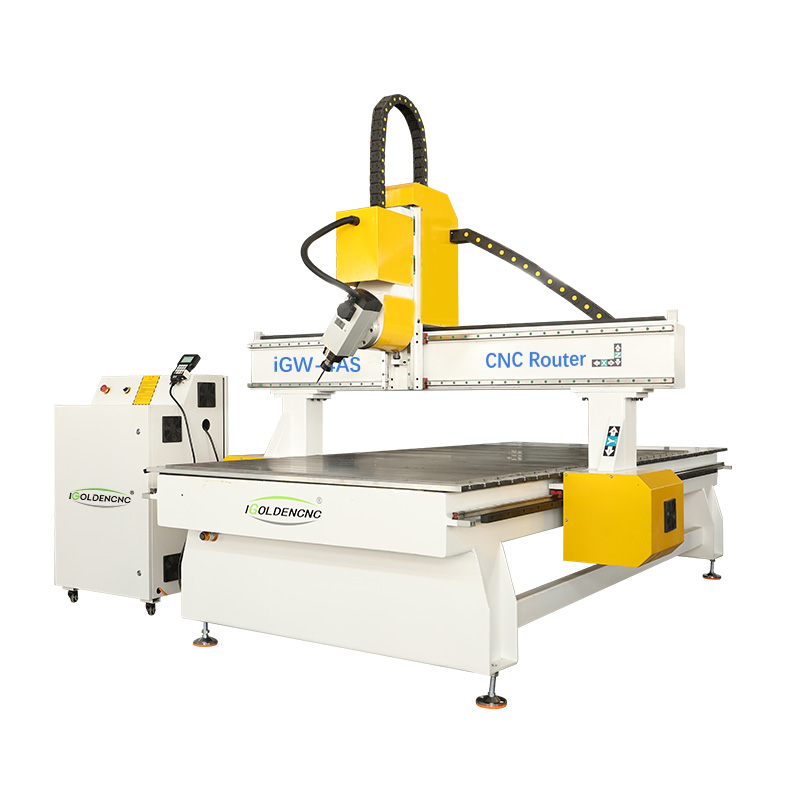

5 Axis CNC Mecaning Center

El mecanizado de 5 ejes significa que la pieza de trabajo puede manipular automáticamente el 5º lado a la vez. Además del movimiento automático a lo largo de los ejes X, Y y Z, la máquina CNC de 5 ejes también puede seleccionar dos de tres ejes giratorios (A, B, C). Los ejes A, B y C se giran correspondientemente alrededor de x, y y ejes Z. Este procesamiento mecánico se utiliza en las industrias automotrices, aeroespaciales y de remo. La aplicación suele estar a favor de un componente muy complejo, de lo contrario será necesario. El mecanizado de 5 ejes requiere un tiempo de programación CNC más grande para adaptarse al movimiento de rotación complejo, pero permite los cinco lados durante una operación. El mecanizado de 5 ejes es beneficioso cuando el componente requiere mucha complejidad y precisión rápida. Esto incluye:

• Características de la precisión

• Aumentar la productividad

• Acabado de mayor calidad

• Detalle complejo de corte

• Procesamiento de forma compleja

Se ha comprobado que el mecanizado CNC está en funcionamiento en la fabricación de industrias intensivas. Algunas ventajas incluyen mejorar el control de la calidad del producto, la estandarización y la precisión. La tecnología CAD se utiliza para usar la tecnología CAD desde el corte y el moldeo de los componentes de sintonización. El número de ejes determina el tipo de movimiento que puede realizar la máquina CNC.

Movimiento del eje

Eje X - Gire a la izquierda

Eje y frente

Eje z - arriba y abajo

Girando 180 ° alrededor del eje - x-eje

Eje B - Rotación de 180 ° alrededor del eje Y

Eje C - Axis Z alrededor de 180 ° Rotación

Tipo de herramienta de máquina CNC

3 ejes - x, y y z eje

4 ejes - x, y, z y eje

5 ejes - x, y y z-ejes y dos, byc a ejes

Shandong Igolden CNC Technology Co., Ltd., es un proveedor de soluciones de la aplicación CNC Router Machine con tecnología clave y derechos de propiedad intelectual independientes. La compañía integra la investigación y el desarrollo con producción, ventas y postventa. Si necesita una máquina CNC, ¡bienvenido a contactarnos!
