Centro de mecanizado CNC de 4 ejes con estructura dividida

La máquina de corte de espuma CNC 3D de tipo dividido es una máquina de talla CNC diseñada para procesadores de espuma sujetos a transporte, restricciones del sitio o restricciones de formato, y se utiliza principalmente en la industria de la aviación, la industria de la carpintería, los regalos artesanales, el cine y la televisión. Esculturas 3D como accesorios, modelos de construcción, electrónica, moldes industriales CAD/CAM.
  • 21320-26130 $
Estado de Disponibilidad:

4 ejes CNC Cutting Machine Descripción:

Eje Z alto, estructura de servicio pesado, rotación del huso 110 grados, puede hacer grabado 3D 4D 2D, grabado de superficie de arco, corte, grabado, perforación y fresado. Muy adecuado para procesar la madera profunda, la espuma, el plástico, los trabajos de molde de madera, también ampliamente utilizados para la carpintería.

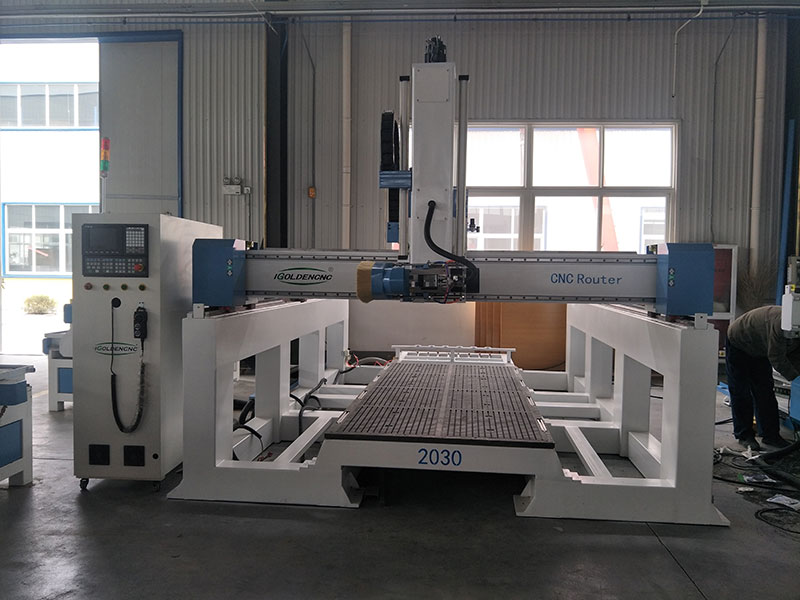

Tipo dividido Polyfoam 3D CNC Router

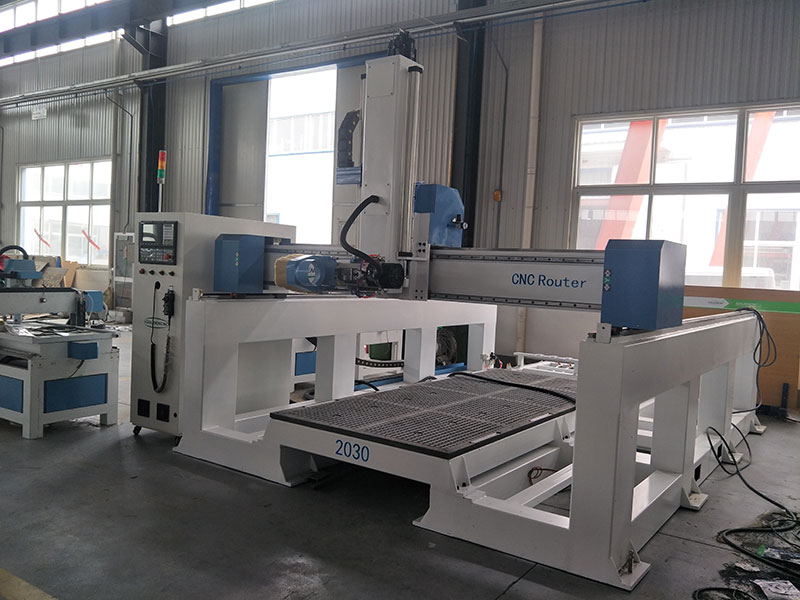

Tipo dividido Polyfoam 4 eje enrutador CNC


Datos técnicos de la máquina de corte de espuma CNC:

Área de trabajo del eje x, y

mm

2000*3000/2000*4000

Altura de trabajo del eje z

mm

400-1200 opcionado

Precisión del posicionamiento

mm

0.05

Precisión de reicionamiento

mm

0.02

Cuerpo   Estructura


Cuerpo de soldadura

Estructura del eje x, y


Lineal   Guía de riel, estante para engranajes

Estructura del eje z


Lineal   Guía de riel, tornillo

Max.   Velocidad de carrera

mm/min

50000

Max. Velocidad de trabajo

mm/min

20000

Huso

KW

Huso ATC de refrigeración por aire de 9.0kwOpcionado

Rpm de huso

rpm/min

24000

Tensión de trabajo

V/Hz

AC 380V ± 10%/50-60Hz

Peso de la máquina

kg

3000/3300


Configuración de la máquina de corte de espuma CNC:

Huso

Refrigeración por aire   Huso

(Huso HSD Italia   Opcionado)

Cuerpo de máquina

Soldadura de tipo dividido   Cuerpo, fijo con tornillo

Mesa de trabajo

Matadero de fundición de hierro   (Plaz de trabajo VAC-Sorb con T-Slot opcada)

Sistema de control

Sistema LNC de TaiwánSistema Syntec de Taiwán opcionado

Motor paso a paso

Japón YaskawaLadshine y Yako opcieron

FrecuenciaConvertidor

Delta de Taiwán

Mecanismo de engranaje

Taiwán Hiwin

Reductor

Japón Shimpo

Componentes eléctricos

Francia Schneider

Interruptor limitado

Japón Omron

Configuración de herramientas

Dispositivo de configuración de herramientas automáticas de alta precisión (opcionado)

Sistema de lubricación

Lubricación automática   Dispositivo (opcionado)

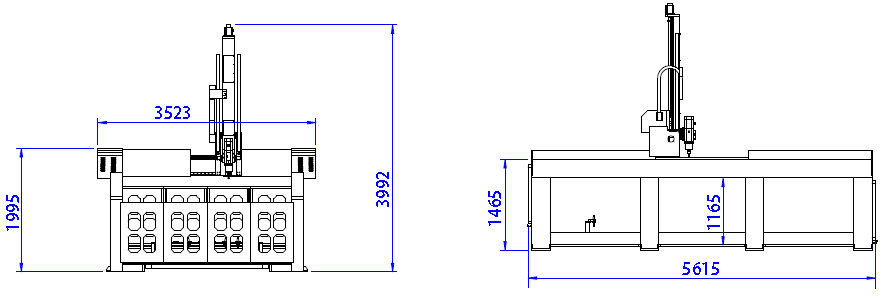

Tamaño

1


Caracteristicas de  Máquina de corte de espuma CNC:

Operación estable

Cuerpo de estructura dividida

Pórtico de tercera generación Matadero de fundición de hierro Francia Schneider
Cuerpo de estructura dividida Pórtico de tercera generación Matadero de fundición de hierro Francia Schneider
Alta precisión
Taiwan Hiwin Guide Rails Servo de Japón Yaskawa Reductor de Shimpo de Japón Huso ATC de refrigeración por aire
Taiwan Hiwin Guide Rails Servo de Japón Yaskawa Reductor de Shimpo de Japón Huso ATC de refrigeración por aire
Mejora
Sensor de herramientas automáticas Lubricación automática Sistema LNC de Taiwán Colector de polvo
Sensor de herramientas automáticas Lubricación automática Sistema LNC de Taiwán
Colector de polvo
Opción
Sistema Syntec de Taiwán Dispositivo giratorio de mesa de trabajo Tabla de trabajo T-Sorb T-Slot Cambiador de herramientas lineal
Sistema Syntec de Taiwán Dispositivo giratorio de mesa de trabajo Tabla de trabajo T-Sorb T-Slot Cambiador de herramientas lineal


Centro de mecanizado CNC de 4 ejes  Solicitud:

La máquina de corte de espuma CNC Polyfoam 4 Axis enchufable es fácil para el transporte, proporciona varias configuraciones para cumplir con diferentes requisitos, perfecto para varios tipos de enrutador de espuma y moho, el modelo de innovación diseñado por IGoldencnc, combinado con un conjunto competitivo de configuraciones.

Las aplicaciones calientes incluyen:

> Tallar todo tipo de procesamiento de materiales no metálicos, como espuma, espuma perdida, moho de espuma de automóvil, moho de yates, molde de madera de barco grande, molde de madera fundida, materiales plásticos de ingeniería, molde de madera de aviación, hélice, moho de madera de tren, etc.

> Procesamiento de espuma de moldes de estampado automotriz, moldes de madera de fundición, interiores automotrices, procesamiento de materiales plásticos de ingeniería;

> Otros moldes de la industria: moldes de electrodomésticos eléctricos, moldes de iluminación, artículos sanitarios de cerámica, superficies curvas tridimensionales para grandes instrumentos musicales, moldes de instrumentos, moldes de electrodomésticos, moldes de aire acondicionado, moldes automotrices, moldes interiores automotrices, etc.
