¿Qué es un enrutador CNC?
El enrutador CNC es una máquina automática con sistemas CNC para grabado automático, grabado, corte, fresado, perforación y perforación, como madera, espuma, piedra, plástico, ácido acrílico, vidrio, ACM, cobre, latón, aluminio, PVC, MDF, etc. Puede producir formas y contornos muy precisos y complejos mediante materiales de trabajo. El enrutador CNC implementa estos resultados en al menos tres ejes, llamados X, Y y Z. El eje x es horizontal, el eje y es perpendicular, el eje z se refiere a la vertical a otro eje. Estos son los llamados portales en una metáfora, por lo que el enrutador CNC con dicho portal (diseño como puente) a menudo se conoce como una fresa de portal. Además, algunas máquinas de fresador tienen un eje A, B y C, lo que indica una rotación alrededor del huso X, Y y Z.
¿Qué materiales pueden cortar el enrutador CNC?
El enrutador CNC puede ser capaz de cortar muchos materiales diferentes, incluidos:
madera.

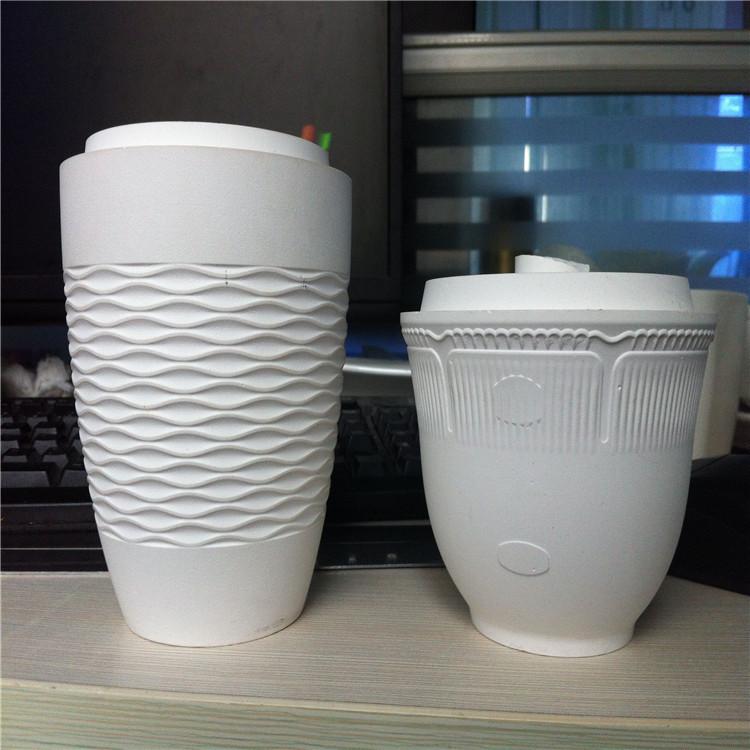

espuma.
MDF.

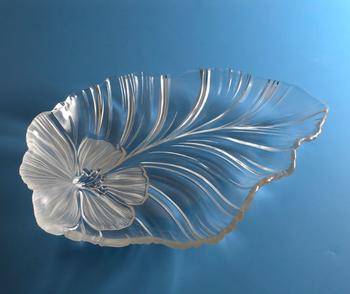

plástica.
acrílico.

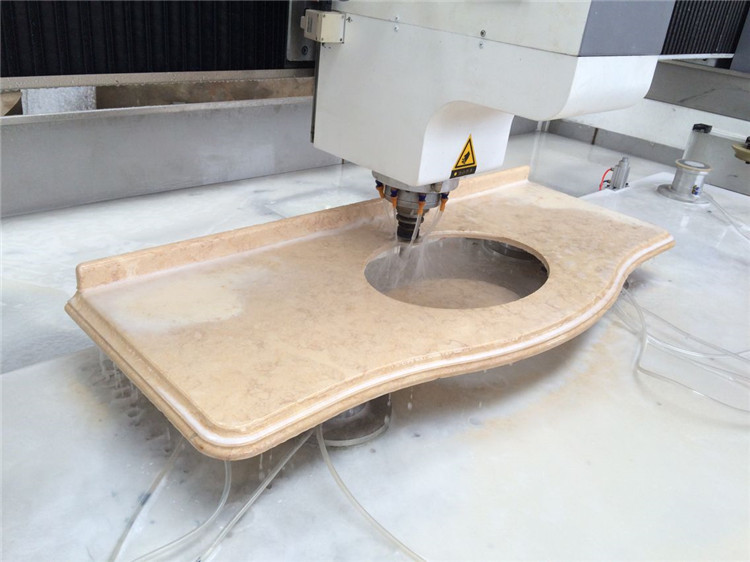

piedra.

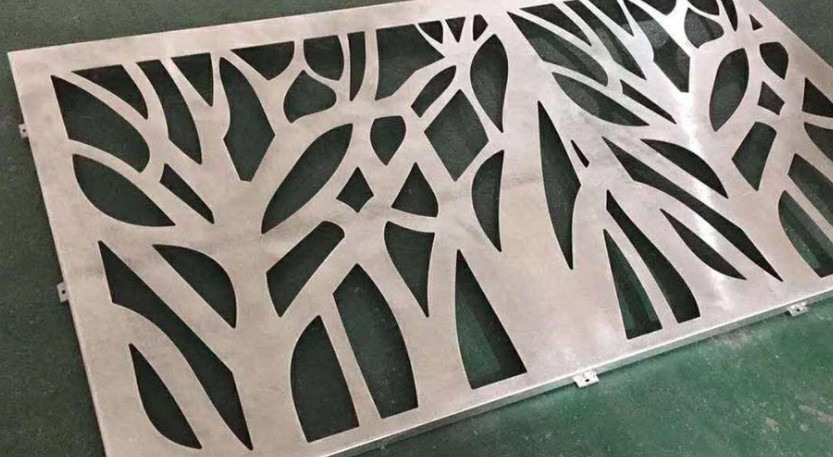

aluminio.

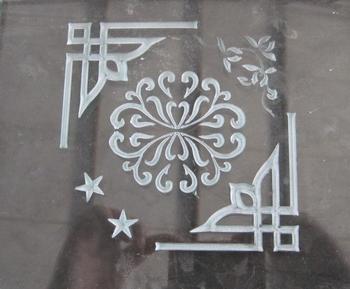

vidrio.
¿Puedo aplicar una aplicación de máquina de enrutador CNC?
Eche un vistazo a la aplicación multifunción de la máquina de enrutador CNC.
2d Tallado.

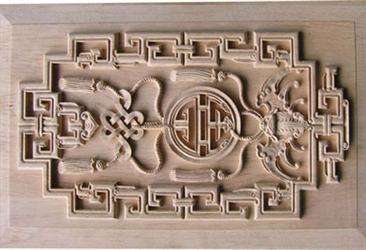

Tallado 3D.
carpintería.
Fabricación de aluminio.

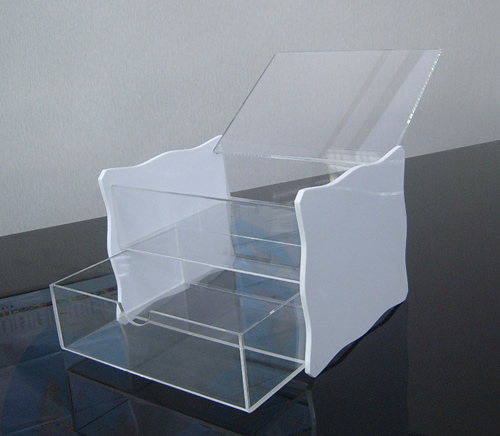

Producción acrílica.
Rechazar y accesorio.
envío del gabinete.
Producción de letreros.
Producción de muebles.
Producción de combustible.
bosque.
¿Cómo funciona el enrutador CNC?
Según el perfil mencionado anteriormente, el enrutador CNC está controlado por la computadora. Todos los datos necesarios se ensamblan en el programa CNC en forma de un llamado código G. El código G consta de "G ", seguido de un número y tipo de instrucciones de trabajo de fresado. Dado que este código está estandarizado, pueden basarse en el software del enrutador CNC utilizado en casi todas las máquinas de enrutadores CNC. Inserte todos los datos y reproduce el programa CNC en cualquier momento, la máquina CNC puede iniciar su trabajo. Los fabricantes han agregado su propio código al código iso G. Por lo tanto, hay varios postprocesadores para generar el programa final de "coincidencia " desde el programa CAM desde todas las máquinas.
¿Cuál es el costo del enrutador CNC?
El costo del enrutador CNC está estrechamente relacionado con su configuración. Aunque aparece el enrutador de control digital, cree que ve casi lo mismo, pero la implementación de la función es la misma (corte, hueca, letras, grabado plano, alivio, etc.), pero de acuerdo con diferentes configuraciones, su precio, precisión , La vida de velocidad y servicio será diferente.
Rango de precios de enrutador CNC pequeño: $ 2,500.00 - $ 5,000.00;
Rango de precios del enrutador CNC de 3 eje: $ 3,000.00 - $ 10,000;
Rango de precios del enrutador ATC CNC: $ 16,800.00 - $ 25,800.00;
Rango de precios del enrutador CNC de 5 eje: $ 95,000 - $ 180,000.00;
Rango de precios de enrutador CNC inteligente: $ 8,000 - $ 60,000.00.
¿Cuáles son los diferentes tipos de máquinas de enrutadores CNC?
Echemos un vistazo a los 10 enrutadores CNC más comunes de acuerdo con diferentes funciones, ejes, materiales y aplicaciones.
Tipo 1: Mini enrutador CNC de pequeñas empresas

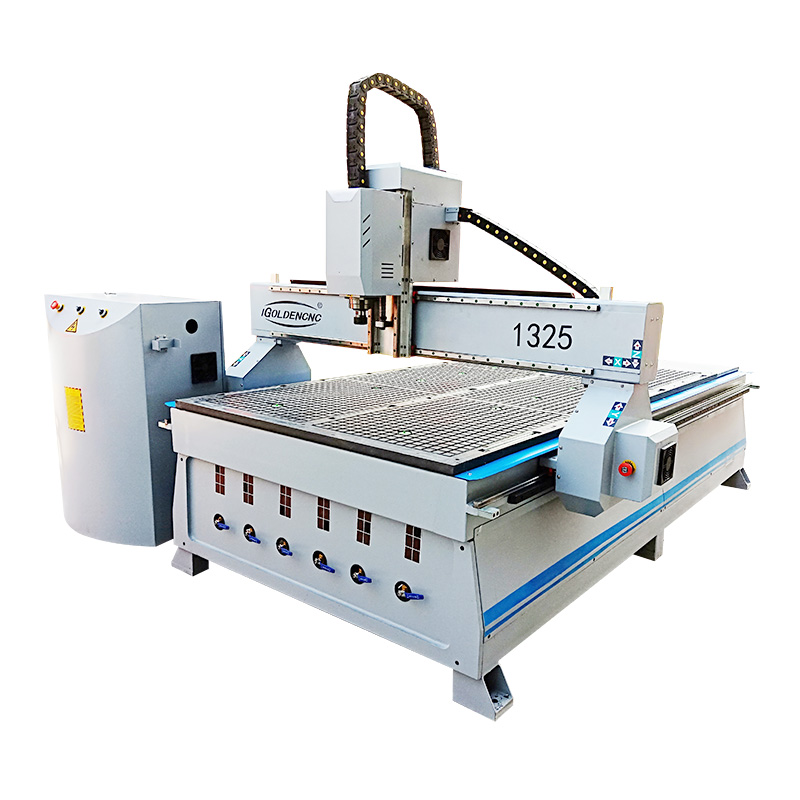

Tipo 2: Enrutador CNC de carpintería

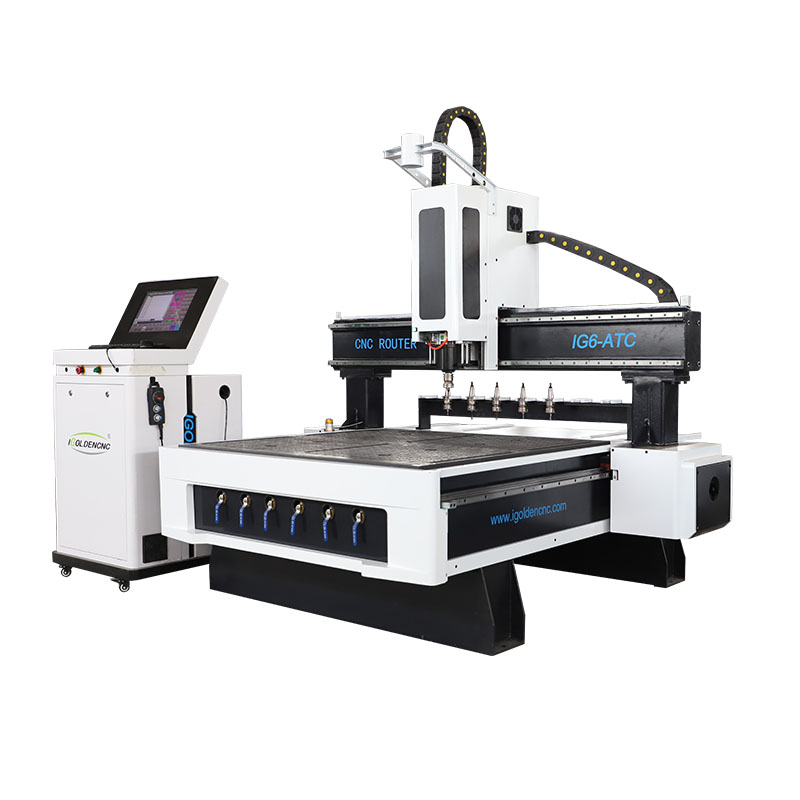

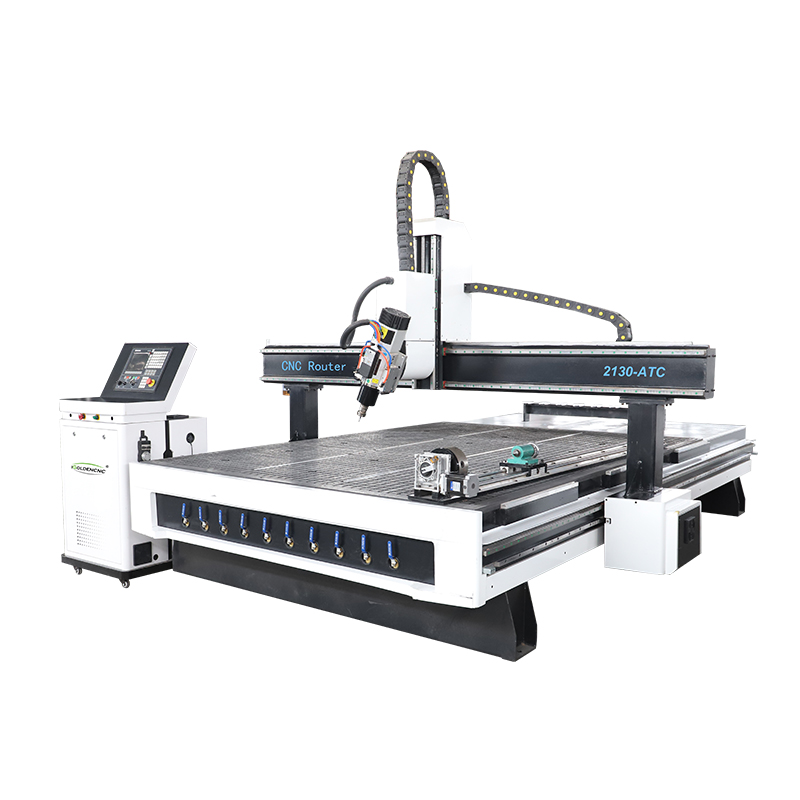

Tipo 3: Router ATC CNC, tiene una herramienta automática

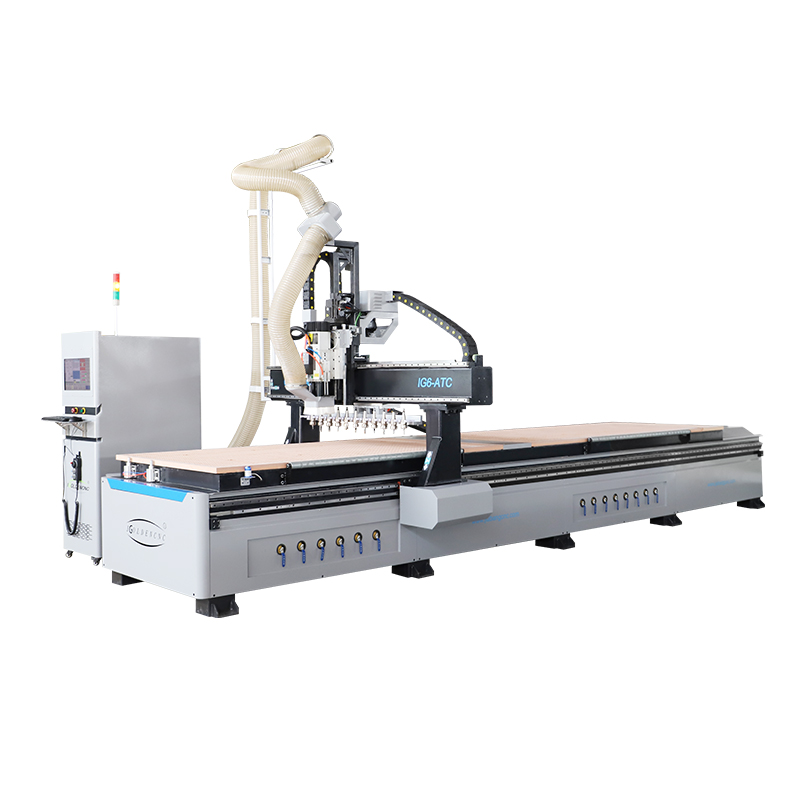

Tipo 4: Producción de gabinete de máquina CNC anidada

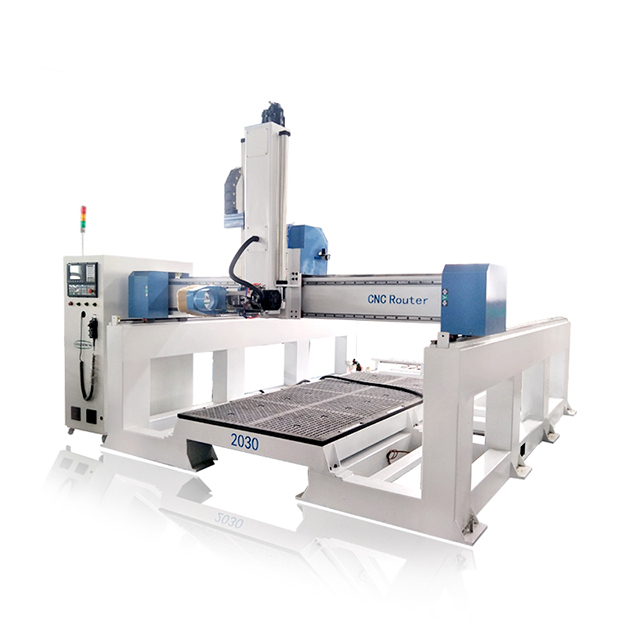

Tipo 5: enrutador CNC de 4 ejes con mesa rotativa

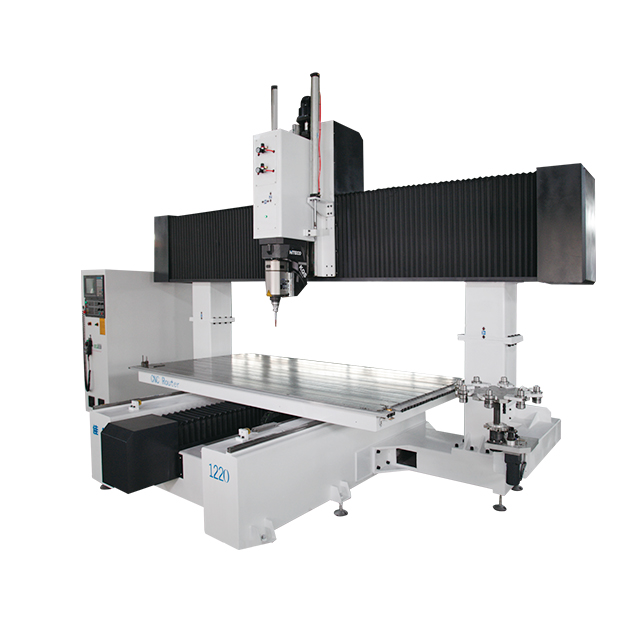

Modelado 3D del enrutador CNC de 5 eje

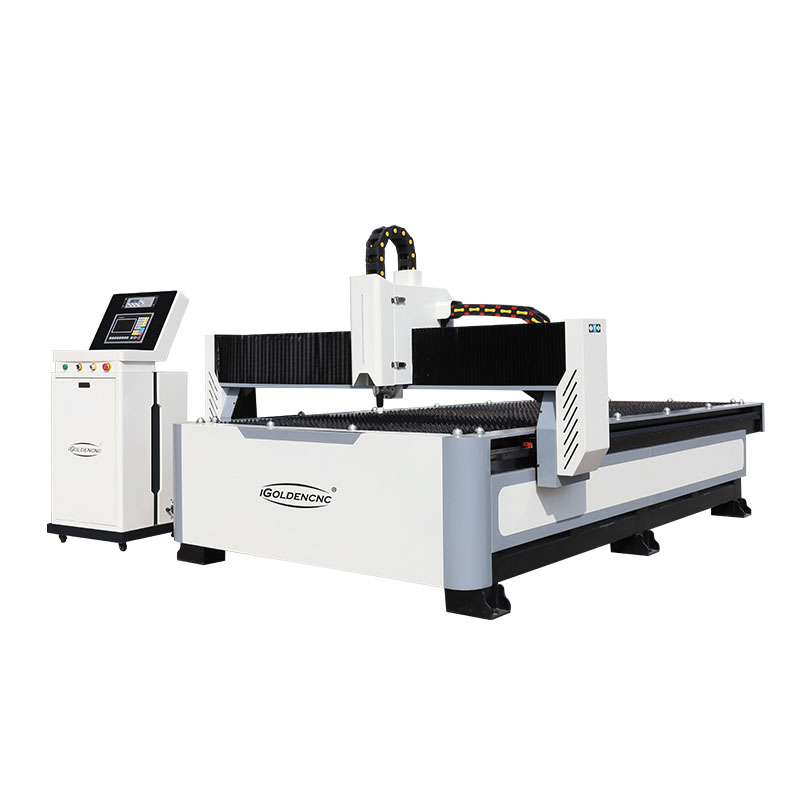

Tipo 7: Máquina de corte de plasma para lámina de acero

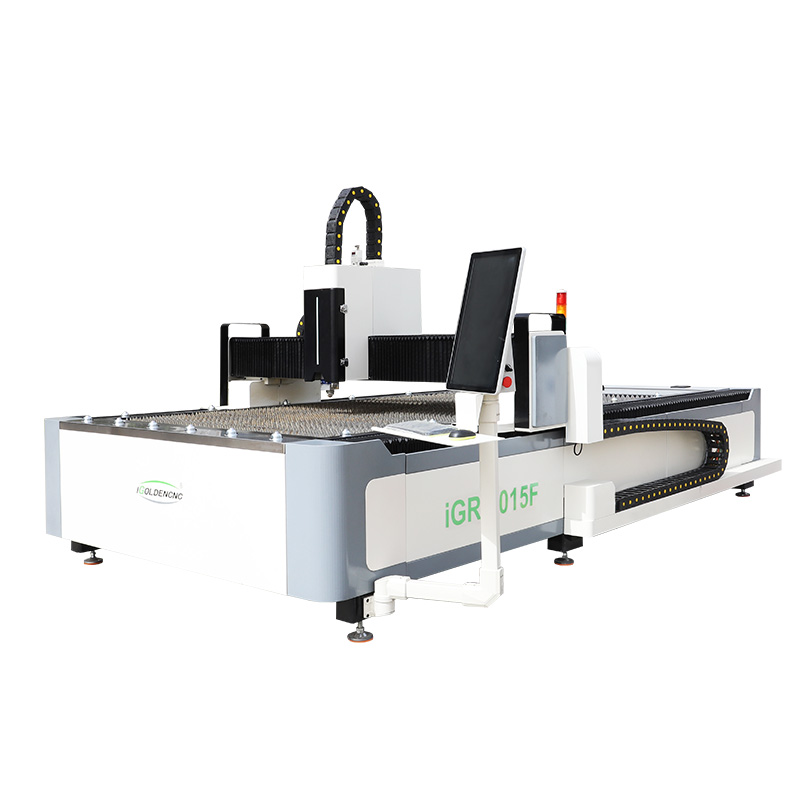

Tipo 8: máquina de cortar láser de fibra de metal
Tipo 9: máquina de corte de espuma EPS

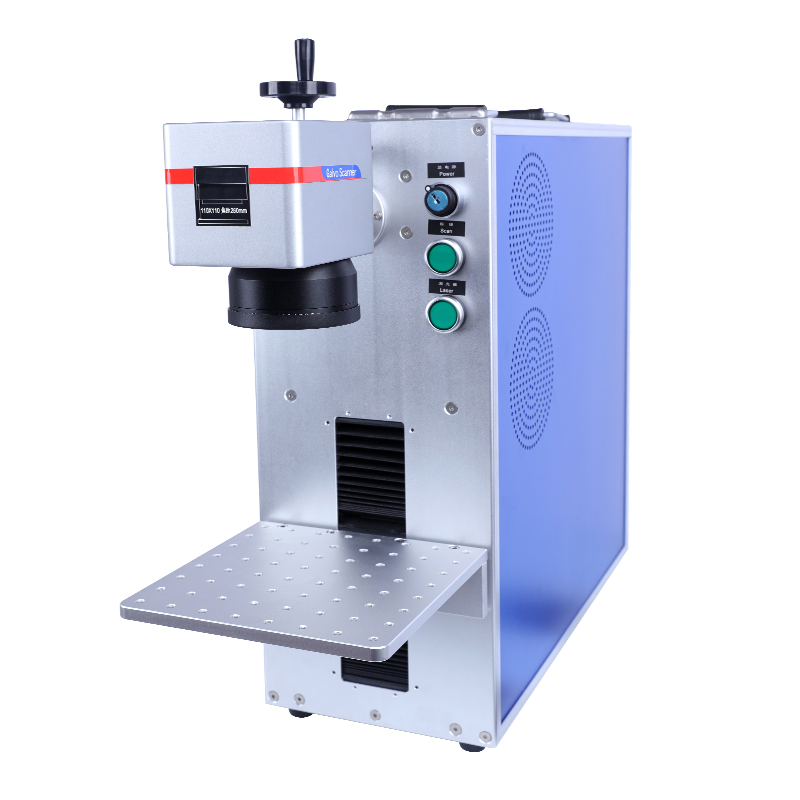

Tipo 10: máquina de marcado láser
¿Puede el software para CNC Router Machine?
Tipo3.
Type3 es una solución integral de software de enrutador CNC para requisitos de diseño gráfico de carpintería. Se ejecuta debajo del sistema Microsoft Windows, con el mejor paquete de diseño de gráficos, y está estrechamente integrado con el proceso de procesamiento. Desde caracteres simples hasta modo complejo, Type3 tiene características potentes y flexibilidad para resolver todos los problemas profesionales de grabado. Type3 es adecuado para todos sus hábitos, fácil de aprender y usar. Es una gama completa de software para la creatividad y el grabado. Type3 puede diseñar con precisión la ruta de trabajo de la herramienta de acuerdo con sus necesidades y optimizar la ruta de procesamiento de la máquina, finalmente generar la ruta final de trabajo de la máquina CNC, generar el código de enrutamiento CNC. También puede elegir una variedad de diferentes herramientas y cortadores, como tipos cónicos, tipos esféricos y cilíndricos.
Artcam.
ArtCam Software Product Series es el modelado CAD único y las soluciones de procesamiento CNC y CAM producidas por Delcam, Inglaterra. Es un complejo diseño de relieve tridimensional, diseño de joyas y procesamiento de la solución preferida de software CAD / CAM. Rápidamente convierte ideas bidimensionales en productos de arte tridimensionales. La interfaz de usuario de texto completo permite a los usuarios diseñar y procesar la seguridad 3D más conveniente, rápida y flexible. Se utiliza ampliamente en la producción de grabado, fabricación de moho, joyas, diseño de envasado, medallas y áreas de fabricación de monedas, y fabricación de logotipos. La serie de software Delcam ArtCam puede convertir todos los datos del avión, como borradores pintados a mano, archivos de escaneo, fotos, mapas de escala de grises CAD y otros archivos ingresan un modelo digital de alivio tridimensional vívido y exquisito, y generar código que puede impulsar las operaciones de la máquina CNC. ArtCam incluye módulos ricos que son completamente normales, ejecutados, confiables, de rendimiento y extremadamente creativos. El modelo de alivio generado utilizando el Delcam ArtCam puede generar un modelo de alivio más complejo mediante la operación booleana, como una combinación, intersección, diferencia y cualquier combinación, superposición y empalme. Puede renderizar y procesar el estampado en relieve. Los usuarios no necesitan gastar tiempo y dinero para crear un modelo real. A través de la pantalla, el diseñador puede ver intuitivamente los resultados del diseño real.
¿Qué controlador se puede usar para la máquina de enrutador CNC?
Controlador CNC MACH3
MACH3 es un sistema de control de máquina económico y potente cuando se ejecuta en su computadora. Es el control CNC más popular del mundo. La operación de MACH3 requiere una computadora y una pantalla de 1024 × 768 píxeles de al menos 1 procesador de GHz. En esta configuración, el sistema de Windows puede ejecutarse por completo. Las computadoras de escritorio serán más aplicables y económicas que las computadoras portátiles. Cuando la computadora no se usa para controlar la máquina, también se puede usar para cumplir con otras funciones del taller. Mach3 se transmite principalmente por un puerto paralelo, o puede transmitirse por puerto serie. El motor de accionamiento de cada eje de la máquina debe poder recibir señales de pulso paso a paso y señales directas. Si desea controlar el Servo System para usar un transformador rotativo para medir la vieja máquina CNC de la posición de la herramienta, debe reemplazar cada eje utilizando un nuevo motor de accionamiento.
Controlador NCStudio CNC
El controlador CNC es un sistema de control del enrutador CNC de China. El sistema CNC puede admitir directamente MasterCam, UG, Artcam, Casmate, AutoCAD, CorelDraw y otros software CAM / CAD generado Código G, formato de código PLT y rutas finas. Además de las funciones devueltas por fuentes manuales, pasos, automáticas y de máquinas, NCStudio también tiene funciones de simulación, como simulación, seguimiento dinámico de visualización, configuración de herramientas automáticas de eje Z, memoria de punto de interrupción (ejecución de salto de programa) y procesamiento de eje rotativo . El sistema se puede utilizar con una variedad de enrutadores CNC 3D y frescas CNC 3D. Aplicable a varios procesos de moho complicado, decoración publicitaria, corte y otras industrias.
Controlador Syntec CNC
SynTec es un CNTEC popular, desarrollado por Taiwan Syntec Technology Co., Ltd., Taiwan Syntec, es actualmente la PC profesional más prometedora basada en la marca CNC Controller. Especializado en el desarrollo, fabricación, ventas y servicios de controladores CNC basados en PC. El enrutador CNC está equipado con un sistema SynTec, que es estable, conveniente, compatible con dos vías, tres programas y cuatro programas visualizados, coordenadas de máquina, edición de programas y monitoreo de procesamiento, visual El grupo se puede simular simultáneamente. Gire las coordenadas del programa, simplemente puede escribir un controlador, realizar un procesamiento 3D en la superficie inclinada y fácil de implementar fresado, perforación y tapping. Apoye el modo de control de comunicación del bus de Yaskawa, los requisitos de costo de cableado y espacio reducido en gran medida y un mejor rendimiento de costos.
Controlador DSP
El controlador DSP es un sistema de control de mango. El controlador DSP puede funcionar fuera de línea. Se puede separar completamente de la computadora durante el grabado, y puede controlar directamente las máquinas de grabado. Operación de manejo, diseño humanizado, pantalla de pantalla grande, interfaz multilingüe, fácil de operar, mantenimiento más conveniente. El algoritmo se avanzó, utilizando un algoritmo predictivo inteligente único para dar juego completo al potencial del motor, lograr un procesamiento continuo de alta velocidad, curva sincrónica y línea recta, lo que hace que la curva sea más suave. Súper corrección de errores, la capacidad de evitar documentos de procesamiento para evitar errores de escritura o diseño en los documentos de procesamiento y evitar materiales que excedan los rangos de procesamiento que se colocan.
¿Qué debe saber antes de comprar una máquina de enrutador CNC?
¿Qué encontrar al ordenar el enrutador CNC?
Antes de invertir en la máquina de enrutador CNC o en cualquier máquina CNC de madera, visite el usuario existente y obtenga la primera mano de la máquina del uso real de la misma. Pruebe su propia visita, sin vendedor. Escuchará lo efectivo que es para ellos.
Si no puede encontrar una tienda que ejecute una máquina CNC, verifique la máquina CNC que desea ver, otra introducción de la visión de la máquina es recibir demostraciones recibiendo demostraciones en WhatsApp. Esta es la mejor manera de aprender cómo funciona la máquina CNC, puede hacer su trabajo desde el principio.
Después de obtener el enrutador CNC, los técnicos generalmente ayudan a descomprimir y verificar la máquina. Después de encender la energía, debe verificar cuidadosamente si la apariencia está dañada, si está dañada durante el transporte. Si está intacto, verifique los accesorios aleatorios de la máquina de acuerdo con un contrato manual aleatorio. La máquina está instalada por técnicos (incluida la instalación de hardware, el desmontaje, la fijación de piezas, las instalaciones de la máquina. Instalación de software, configuración de la computadora e instalación opcional del software del enrutador CNC). Una vez que se complete la instalación, use el archivo de dibujo de la prueba del fabricante para realizar una prueba en la máquina. Si la prueba está completa, complete la entrega y la aceptación de la prueba. Los operadores de CNC deben tener educación secundaria técnica o superior, y tener una base de operación informática calificada.
