La diferencia entre el enrutador CNC de 3 ejes y 4 ejes

Número Navegar:0     Autor:Editor del Sitio     publicar Tiempo: 2020-10-16      Origen:motorizado

La máquina de madera CNC de 3 ejes y el enrutador CNC de 4 ejes son un tipo de máquina de grabado para trabajar la madera. De acuerdo con los diferentes requisitos de procesamiento, se puede dividir en máquinas CNC de 3 ejes, 4 ejes y 5 ejes. Hoy, le mostraremos la diferencia entre una máquina de madera CNC de 3 ejes y un enrutador CNC de 4 ejes desde muchos aspectos, incluidas sus funciones, diferencias en la configuración, diferencias en las industrias de aplicación y algunas consideraciones para elegir el enrutador de madera CNC. Esperamos que nuestra introducción pueda brindarle cierta ayuda y elegir la máquina más adecuada para usted.

El primer aspecto. ¿Qué es un enrutador CNC?

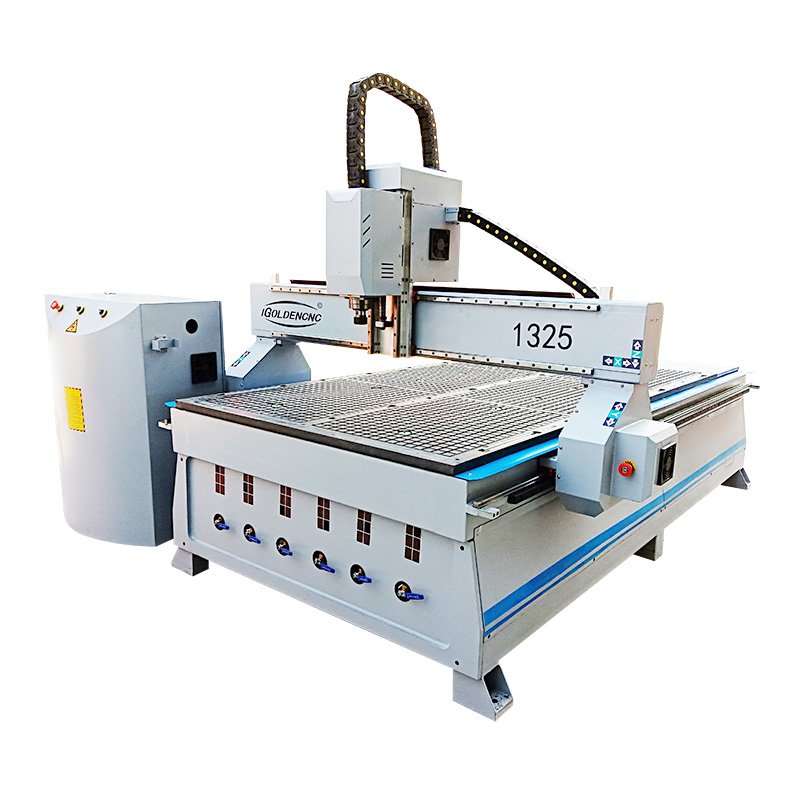

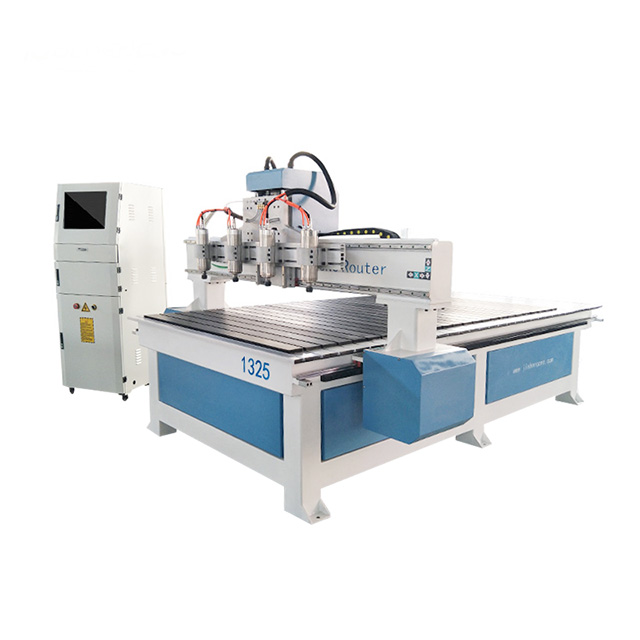

La máquina de madera CNC de 3 ejes es una máquina de grabado de nivel de entrada en la industria de máquinas de grabado. Es la máquina de grabado más común y común, y también es la máquina más vendida. Al mover el cabezal de corte en tres ejes, puede realizar las funciones de fresado, grabado, corte, fresado, ranurado y taladrado de diferentes materiales. Como máquina básica, se puede actualizar a otras máquinas agregando accesorios, como máquinas CNC de múltiples cabezales, máquinas CNC multiproceso y enrutador CNC de 4 ejes.

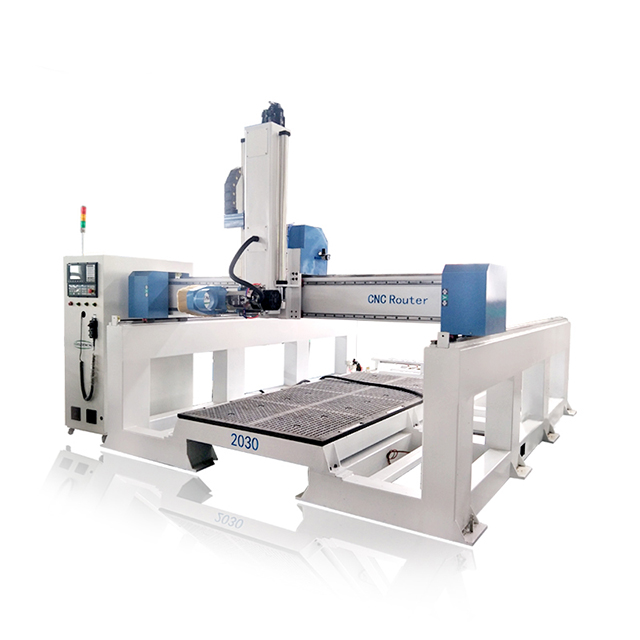

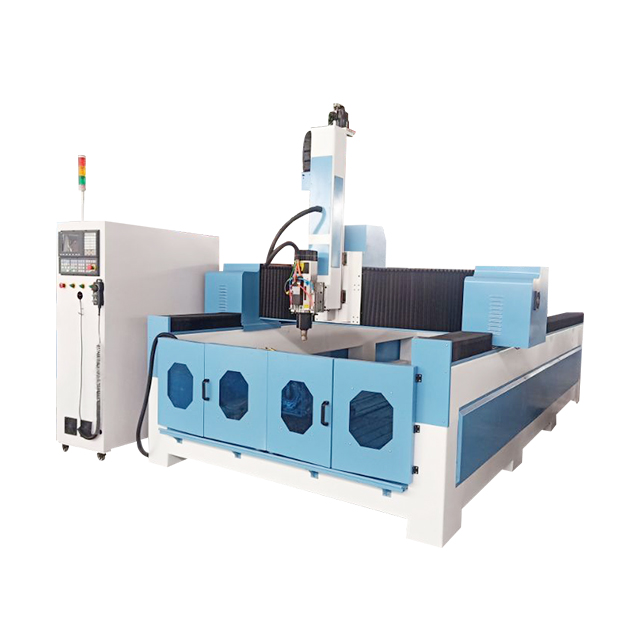

El enrutador CNC de 4 ejes generalmente se puede dividir en dos tipos: enrutadores CNC con husillos giratorios y enrutador rotativo CNC. En comparación con la máquina de madera CNC de 3 ejes, el eje principal de la máquina de grabado de 4 ejes puede girar 90 grados hacia la izquierda y hacia la derecha. Este tipo de enrutador CNC de 4 ejes puede lograr un mecanizado más complejo, no solo en el plano, sino también en ambos lados del material a través del giro del husillo. Principalmente realiza algún procesamiento 3D en la pieza de trabajo.

Otra máquina CNC de 4 ejes también se llama enrutador rotativo CNC. En comparación con una máquina de madera CNC de 3 ejes, puede optar por agregar equipo giratorio en el costado de la máquina o en la superficie de trabajo. El dispositivo giratorio se utiliza principalmente para el procesamiento de piezas de trabajo cilíndricas, como patas de mesas, pasamanos de escaleras, y es adecuado para la industria del mueble. El equipo giratorio se puede colocar en cualquier posición en la dirección del eje X o del eje Y de la máquina de acuerdo con sus necesidades de procesamiento, y el dispositivo es flexible. Además, el dispositivo giratorio no solo se puede colocar en la máquina, sino que también se puede operar de forma independiente de la máquina, lo que es conveniente para el mantenimiento y el transporte. Este tipo de máquina CNC de 4 ejes es asequible y tiene muchas funciones, y muchos clientes lo aceptan.


主 图 -02 01

El segundo aspecto. ¿La diferencia de configuración?

Marco: en comparación con la máquina de grabado de 3 ejes, la base de la máquina de grabado de 4 ejes es más gruesa y resistente, ya que debe garantizar que la máquina sea más estable en funcionamiento a alta velocidad, y debe garantizarse la precisión de mecanizado de la máquina. . Al mismo tiempo, la vida útil de la máquina se prolonga correspondientemente.

Motor: la máquina de madera CNC de 3 ejes puede optar por utilizar un servomotor o un motor paso a paso de acuerdo con el presupuesto del cliente. Sin embargo, para el enrutador CNC de 4 ejes, generalmente recomendamos seleccionar servomotores por encima de 850 vatios, y también deben estar equipados con un reductor. Cuanto mayor sea la potencia del motor, mayor será la energía proporcionada, lo que puede garantizar mejor la precisión de la máquina.

Riel guía: Los tamaños de riel guía más utilizados para las máquinas de grabado son 20 mm, 25 mm y 30 mm. La máquina de grabado de 3 ejes se puede seleccionar de forma flexible según sus necesidades. Se recomienda elegir un tamaño superior a 25 mm para la máquina de grabado de 4 ejes. Cuanto mayor sea el tamaño del riel guía, mayor será la capacidad de carga. El riel de guía más grande no solo ayuda a aumentar la velocidad de la máquina, sino que también mejora la eficiencia del procesamiento.

Sistema de control: la máquina ordinaria de madera CNC de 3 ejes generalmente puede elegir los sistemas de control DSP, NK105 y Mach3. La máquina de grabado de 4 ejes debe elegir Syntec, Baoyuan, Siemens y otros sistemas de control con mayor velocidad de procesamiento y mayor precisión de control.

Método de enfriamiento: la máquina de madera CNC de 3 ejes generalmente adopta enfriamiento por pulverización manual y enfriamiento por aire; La máquina de grabado de 4 ejes adopta un enfriamiento automático por niebla de aceite / agua, y el enfriamiento por niebla de agua puede facilitar el procesamiento de la piedra.

El tercer aspecto. Sus aplicaciones también son diferentes.

La máquina de grabado CNC de 3 ejes solo tiene tres direcciones de trabajo de los ejes X, Y y Z. Debido a la limitación de la dirección de trabajo, solo puede realizar el grabado en una superficie plana y no puede realizar un grabado complejo de huecos y 3D. Si desea realizar un procesamiento plano simple y algunos patrones simples en muebles de madera, publicidad y otras industrias, esta máquina de 3 ejes puede cumplir con sus requisitos de procesamiento. Por ejemplo, procesamiento de paneles de puertas, puertas de gabinetes, puertas de madera maciza, puertas artesanales, procesamiento de ventanas artesanales, mesas de mahjong, escritorios de computadoras y procesamiento auxiliar de productos de muebles de panel.

La máquina de grabado de 4 ejes tiene cuatro direcciones de procesamiento de ejes X, Y, Z y A, que pueden realizar el procesamiento de varios modelos 3D, como el procesamiento de estatuas de Guanyin, estatuas de Buda, columnas romanas, calabazas y otras piezas de trabajo tridimensionales. , así como columnas, a base de tallado plano. Procesamiento de apoyabrazos de máquinas, patas de sillas, puertas y marcos de ventanas.

主 图 -01 主 图 -02

El cuarto aspecto. A qué industrias se pueden aplicar.

Las máquinas de grabado CNC de 3 y 4 ejes se pueden utilizar en muebles, publicidad, artesanías, moldes, construcción, madera, decoración, lápidas, procesamiento de piedra y otras industrias. El enrutador CNC de 4 ejes es una versión mejorada de la máquina de grabado CNC de 3 ejes. Por lo tanto, el rango de aplicación del enrutador CNC de 4 ejes es más amplio que el de la máquina de madera CNC de 3 ejes.

El quinto aspecto. ¿Cómo tomar decisiones específicas?

Hay muchos tipos de máquinas de grabado y muchos usuarios no saben cómo elegir. Si solo desea realizar un procesamiento plano simple y tiene un presupuesto limitado, puede elegir una máquina de madera CNC básica de 3 ejes. Si necesita realizar un procesamiento complejo, tridimensional y más refinado, se recomienda que elija una máquina CNC de 4 ejes. Permítanme hablar primero sobre el enrutador rotativo CNC. Cuando el dispositivo giratorio se coloca directamente sobre la mesa de trabajo de la máquina herramienta, no afectará el tamaño de procesamiento. El dispositivo giratorio se puede encender y apagar en cualquier momento. Es más cómodo de usar para los usuarios, pero es adecuado para usuarios con piezas de trabajo pequeñas. En el segundo tipo, cuando el dispositivo giratorio se coloca en el costado de la máquina, el diámetro del dispositivo giratorio afectará si el pórtico se eleva. Por lo tanto, debemos considerar el tamaño de la pieza de trabajo y el tamaño de procesamiento efectivo de la máquina. Según el tamaño de la pieza de trabajo procesada por el usuario y el tamaño de procesamiento efectivo de la máquina, finalmente se determina la posición de colocación del dispositivo giratorio. La tercera es la situación en la que el equipo giratorio es independiente de la máquina herramienta. Si el ancho de la máquina es relativamente grande, superior a 2 metros, y el diámetro del eje giratorio es superior a 200 mm, se recomienda colocar el eje giratorio de forma independiente. Esto no afectará el tamaño de trabajo efectivo de la máquina y también facilitará el embalaje y transporte de la máquina. El anterior es otro caso de un enrutador CNC de 4 ejes con un dispositivo giratorio. A continuación, hablemos de una máquina de 4 ejes con husillo giratorio. Debido a que el eje principal de este tipo de máquina puede girar hacia la izquierda y hacia la derecha, el tamaño de mecanizado en la dirección horizontal será menor que en otras máquinas. Cuando el eje principal se balancea, inevitablemente afectará la precisión del mecanizado. Por lo tanto, la precisión de las piezas de la máquina y la precisión del ensamblaje de la máquina son particularmente importantes para reducir el rango de error y garantizar el efecto de procesamiento.

12 主 图 -01

El sexto aspecto. ¿Qué puede ofrecerle iGOLDENCNC?

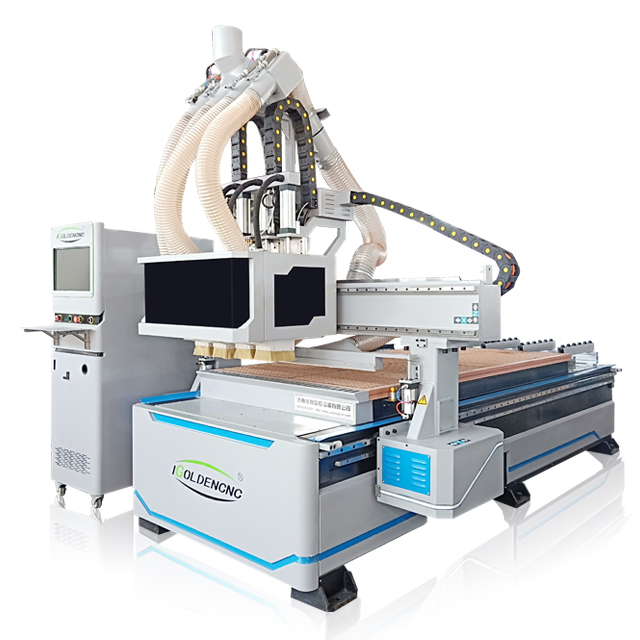

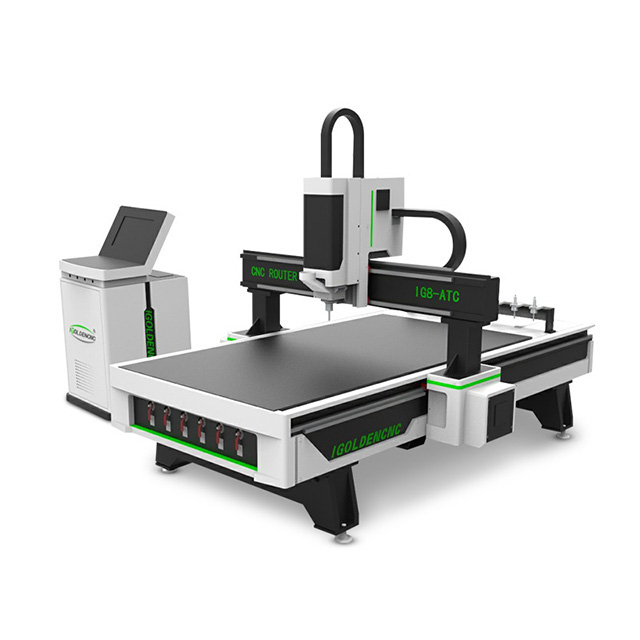

Una gama completa de tipos de máquinas: si su producción en masa, tiene un gran volumen de producción y desea una eficiencia de trabajo más rápida, puede elegir una máquina de grabado multiproceso y una máquina de grabado ATC CNC. Si desea hacer bricolaje usted mismo o usarlo en casa, y las piezas de trabajo procesadas son relativamente pequeñas, podemos proporcionarle un mini enrutador CNC, que es simple de operar, económico y ocupa poco espacio, adecuado para aficionados. . Si se dedica principalmente al procesamiento de la construcción, lápidas y otras industrias de la piedra, puede elegir nuestra máquina de grabado en piedra. Si está procesando principalmente moldes tridimensionales grandes, puede elegir una máquina de grabado de espuma EPS profesional. Además, como fabricante profesional de máquinas de grabado, puede indicarme sus necesidades de procesamiento, podemos brindarle servicios personalizados y estamos comprometidos a permitirle elegir la máquina más rentable para satisfacer sus necesidades de procesamiento diversificadas. Servicio postventa perfecto: contamos con un equipo de servicio postventa profesional, ingenieros y diseñadores profesionales, para brindarle 2 servicios postventa en línea y de video. Puede contactarnos en cualquier momento tanto si tiene alguna duda sobre la máquina en fase inicial, como sobre la instalación, operación, reparación, mantenimiento, etc. Además, contamos con un equipo técnico profesional. Si las condiciones lo permiten, podemos ir a su país y resolver cualquier problema relacionado con la máquina de grabado CNC cara a cara. Si desea saber más sobre la máquina CNC, no dude en contactarnos.
