Software de enrutador CNC para la máquina del enrutador CNC

Número Navegar:0     Autor:Editor del Sitio     publicar Tiempo: 2021-04-20      Origen:motorizado

El software del enrutador CNC mejora la automatización de procesamiento utilizando otros procesos de fabricación o coordinación. El software del enrutador CNC hace que el producto grabado sea más preciso y consistente. El software del enrutador CNC funciona y hace realidad el plan del enrutador CNC en realidad. Con el cambio continuo de tecnología, los planes de enrutadores CNC de madera también se actualizarán, lo que es absolutamente útil para ampliar y producir productos más rentables para los clientes. Como fabricante de Carman o un principiante de software de enrutador CNC, ¿cuánto es su programa de enrutador CNC?

Tipo de software del enrutador CNC

Todo el proceso de procesamiento del CNC, desde el diseño hasta la fabricación, principalmente tres tipos diferentes de software, a saber, el software de control CNC, CAD, CAM y CNC. Todos son gratuitos y pagan dos versiones.

CAD, que representa el diseño asistido por computadora, se utiliza para convertir la idea del plan de enrutador CNC o el proyecto CNC a un dibujo o archivo.

CAM, representa la fabricación asistida por computadora, y es un software que convierte las señales de archivo en el código G, que puede entenderse por el enrutador CNC de madera.

El software de control CNC se usa para manejar el código G y transmitir la señal de la unidad para mover el husillo del enrutador CNC a lo largo de la ruta deseada.

Aplicación del software del enrutador CNC

La tecnología CNC tiene un impacto en varios aspectos de la industria manufacturera. La máquina grabadora de madera CNC ha reemplazado el método de grabado tradicional, y el software del enrutador CNC también reemplaza el dibujo manual para expresar rápidamente y con mayor precisión el plan de enrutadores CNC. Para conocer cada uno de los tres tipos de software de enrutador CNC de madera, debe conocer el flujo de trabajo de la máquina del enrutador CNC.

El proceso de trabajo de la máquina del enrutador CNC se puede resumir brevemente como las siguientes tres etapas:

  • Modelo de diseño

  • Generar código G

  • El código G permite que el enrutador CNC funcione de acuerdo con nuestra ruta de diseño

A través de la etapa anterior, el primer paso se usa utilizando el software CAD y se utiliza el segundo paso. El tercer paso se logra mediante el software de control CNC.

A continuación, detallaré el software del enrutador CNC utilizado en estos procesos.

#Step 1 diseño de su modelo - CNC CAD Software

Primero, el operador crea un diseño utilizando la plantilla proporcionada en software CAD o software CAD. Este paso hace de su idea de proyecto CNC para vectores.

El software CNC CAD se utiliza para mejorar la productividad del operador, mejorar la calidad del diseño, mejorar la comunicación a través del documento y crear una base de datos de fabricación. Básicamente, se basa en la computadora, y la medición se aplica a los dibujos. El software CNC CAD puede hacer y modificar su diseño. Así es como \"Blueprint \" de\"Blueprint \" en el procesamiento CNC.

En el grabado CNC, el formato de archivo más común es DXF. Es una extensión de archivo de imágenes gráficas y permite la interoperabilidad de datos entre el software del enrutador CNC CAD y otros programas. Puede abrir el archivo DXF en los sistemas operativos MOS y Windows.

Si usted es un principiante de software de enrutador CNC, o no puede presentar un buen concepto de proyecto CNC, hay muchos sitios web para proporcionar DXF gratis u otros archivos de formato. Puede descargar múltiples archivos vectoriales que le interesa, por ejemplo, en formato DXF, SVG o EPS, práctica CNC de corte de madera o grabado.

Software POP CAD CNC Router

El enrutador de madera CNC tiene muchos software CNC CAD. Pagado y libre. Actualmente, el software CNC CAD más popular incluye Rhinoceros, AutoCAD, SolidWorks, Sketchlist3D, Fusion 360, Wings 3D, etc. La versión gratuita del software CAD es más fácil de usar. La versión de pago de la función de software es más, pero se necesita una cierta cantidad de tiempo para aprender. No solo proporciona dibujo 2D, sino que también ayuda a crear un modelo 3D.

#STEP 2 GENERAR CÓDIGO G - Software de enrutador CNC CAM

El software CNC CAM recibe el archivo de dibujo CAD y genera un código G. Esto es necesario para que la máquina del enrutador CNC ejecute su enrutamiento. Es necesario que el enrutador CNC sepa la ruta de trabajo específica a través del código G.

El código G, consulte el código general, está controlado directamente su máquina de grabado de madera CNC. Es uno de los lenguajes de programación más populares y ampliamente utilizados. El código G se utiliza para comunicarse con la máquina del enrutador CNC y mover la máquina para moverse en el modo deseado.

Brevemente, el software CAM del enrutador CNC convierte su archivo de diseño en un enrutador CNC de madera para comprender y generar un idioma de código G. Básicamente, esto significa ingresar al comando y tiene una máquina dedicada para ejecutarla inmediatamente.

Hay varios tipos de archivos de código G, los tipos más comunes incluyen .cnc, .nc y .tap.

El software CNC CAM puede eliminar la brecha entre el diseño y la fabricación mediante la implementación adecuada de dibujos, diseño y modelos. Proporciona resultados esperados, eventualmente, expandiendo el rango de producción y fabricación.

Software POP CAM CNC Router

También hay muchos software CNC CAM en la máquina del enrutador CNC. Por ejemplo, el mejor software de CNC CNC de pago incluye Mastercam, etc. de PowerMill, Meshcam, OneCNC, SolidWorks. El software de enrutador CNC de CAM común común incluye Freemill, G-Simple, Pycam, etc.

#Step 3 Procedimiento G Code y DRIVE CNC Router Mobile - Software de control del enrutador CNC

El código G generado por el software CNC Router CAM es procesado por el software de control CNC. La tarea principal del elemento de control es ingresar al código G y proporcionar la salida eléctrica correcta para operar la máquina del enrutador CNC. El software de control está conectado directamente al controlador a través del protocolo de transferencia.

En general, hay dos software de control CNC. Uno es el software de control del enrutador CNC en el enrutador, y el otro es un software basado en PC. El software de control del enrutador CNC más popular incluye la serie MACH, LinuxCNC, TurboCNC, transmisores de gcode universales y similares.

Si elige un sistema de control del enrutador CNC, debe considerar lo siguiente:

  • Interfaz de usuario amigable e intuitiva;

  • Hardware que está utilizando: Software de ejecución del controlador;

  • Protocolo de transferencia;

  • Frecuencia de actualización.

Los mejores principiantes de software CNC

Dado que cada persona tiene diferentes antecedentes educativos, capacidad de aprendizaje y capacidad operativa, es difícil nombrar el mejor software CNC para principiantes. Solo puedo decir que los principiantes del software del enrutador CNC deben encontrar programas de enrutadores CNC, que pueden crecer cómodamente y crecer.

Cada software CNC CAD / CAM no tiene un software CNC CAD / CAM, y cada operador de la máquina del enrutador CNC tiene diferentes habilidades y necesidades.

Los principiantes deben pasar un cierto tiempo para aprender los conceptos básicos del software del enrutador CNC. Pueden descargar el software de enrutador CNC gratuito cuando comienzan a aprender y familiarizarse con el software. Y los principiantes deben encontrar el software CNC / CAM más adecuado durante el aprendizaje y el uso.

¿Es difícil aprender el software del enrutador CNC?

Este es un problema que parece tener muchas respuestas diferentes y discutiendo constantemente. Como sin ambiguos, la respuesta no es solo un simple o no.

Si comprende las matemáticas básicas y domina la pieza de trabajo, la programación CNC misma básica es fácil de aprender. Aunque, para las habilidades de software de enrutador CNC intermedio y avanzado, es adecuado para la carpintería compleja, puede tardar mucho tiempo, incluso años y aprender.

Actualmente, muchos más software de enrutador de control tienen interfaces de usuario amigables, fáciles de aprender y operar. Por lo tanto, para requisitos de procesamiento simples, incluso los principiantes del enrutador CNC pueden aprender a usar estos programas de enrutadores CNC en un corto período de tiempo.

Cómo elegir el software del enrutador CNC

La mayoría de los fabricantes le proporcionarán algunas opciones de software de enrutador CNC gratuitas al comprar una máquina de grabado de madera CNC. También puede elegir entre sus hábitos de uso o experiencia. Si elige el mejor software del enrutador CNC para su máquina, debe prestar atención a lo siguiente:

1. Requisitos de manejo. Antes de seleccionar el software, asegúrese de que sus necesidades de procesamiento. Por ejemplo, si está grabado principalmente en modo 2D, AutoCAD o CAXA CAD pueden satisfacer sus necesidades. Sin embargo, si está realizando un alivio complejo, es posible que deba elegir un software de enrutador CNC que pueda ser modelado 3D, como Artcam.

2. Libre o pago. Esta es también la opción que necesitas enfrentar. Hoy en día, muchos software gratuito del enrutador CNC puede implementar múltiples patrones 2D y 3D de diseño y modelado. El pago puede tener características más complejas o más avanzadas que las gratuitas.

3. Habilidades técnicas. Es posible que deba evaluar sus habilidades técnicas. Para las manos nuevas, puede comenzar con un software CNC / CAM simple y fácil de aprender. Aunque si necesita un software de enrutador CNC de modelado 3D para hacer un trabajo de alivio complejo, los novatos pueden tardar más de tiempo para familiarizarse.

4. La transacción de la interfaz de usuario. También es un factor importante para elegir el software del enrutador CNC. La interfaz de usuario simple, ordenada y amigable permite a los operadores trabajar de manera eficiente.

Sugerencias para Routers CNC de madera

Como dice el dicho, un buen caballo vale una buena silla de montar. El excelente software de enrutador CNC debe combinarse con un buen enrutador CNC para ejercer su mejor efecto. Nuestros enrutadores CNC de madera son reconocidos por la mayoría de los usuarios para obtener servicios de calidad y calidad de alto rendimiento.

Quiero recomendar dos conjuntos de máquinas de enrutador CNC inmediatamente. Ambos recibieron comentarios favorables de los clientes. Con la ayuda del software del enrutador CNC, nuestro enrutador CNC de madera puede completar su demanda de procesamiento con alta eficiencia y calidad de calidad.

主主 -01

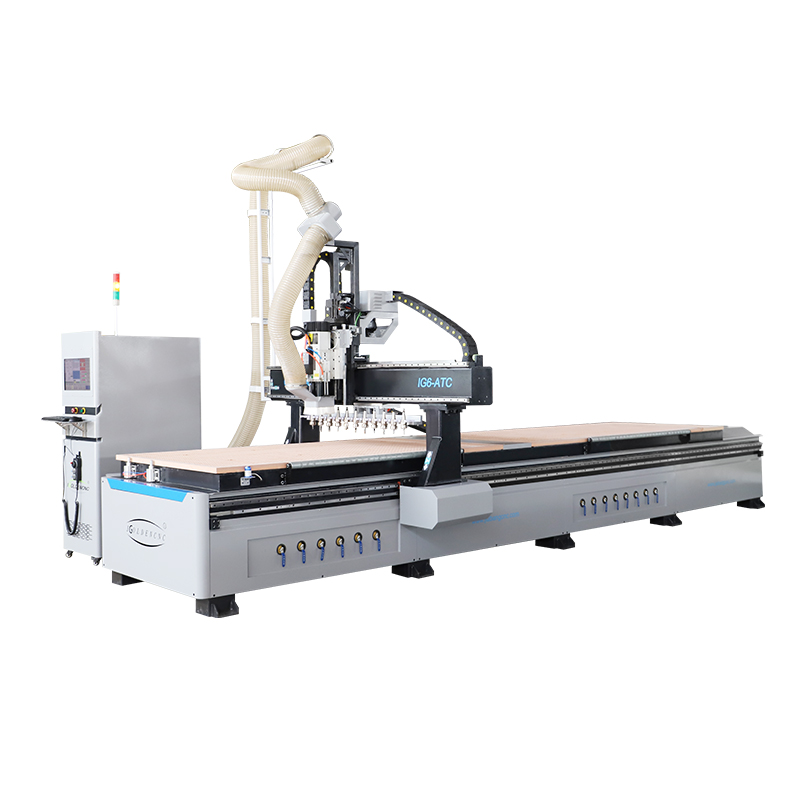

Entrega automática de la línea de producción de la máquina de fabricación de muebles CNC

Este es un enrutador anidado de CNC de reemplazo automático de herramientas con una plataforma automática de carga y desinstalación. Es muy adecuado para la producción de muebles de paneles. Tiene altos niveles de automatización, desde carga, posicionamiento, corte, taladrado, ranura para descargar el panel, todos los procesos se completan automáticamente.

La máquina está equipada con una revista de herramientas de plato giratoria de estilo Dragón, que puede lograr un segundo cambio de herramienta. 8-12 Herramientas en Herramientas La revista puede implementar 8-12 procesos diferentes durante un procesamiento. Este enrutador CNC anidado se usa ampliamente en gabinetes de producción, armarios y otras producciones de muebles de panel.

Dado que este enrutador CNC se utiliza principalmente para la carpintería 2D, se puede usar con múltiples programas de enrutador CNC 2D. Como AutoCAD, TYPE3, etc.

主主 -01

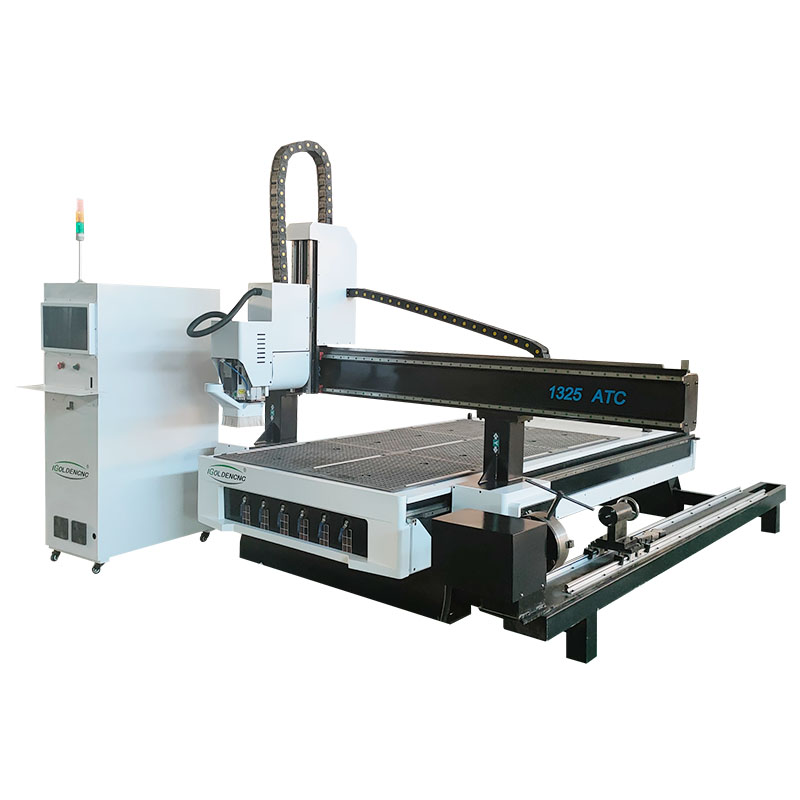

ATC CNC Router con dispositivo giratorio

El enrutador CNC de madera ATC de 4 ejes no solo proporciona un husillo giratorio, sino también un dispositivo giratorio de extremo frontal. Por lo tanto, no solo puede completar el trabajo complejo de grabado en 3D, sino también las obras cilíndricas grabadas. Lo que es adecuado para corte de gran tamaño y grabado. Las herramientas automáticas pueden lograr una cuchilla de cambio rápido, conecte a la perfección múltiples procesos. Esto reduce efectivamente el tiempo de no producción y mejora en gran medida la eficiencia de trabajo.

Dado que este enrutador CNC puede realizar la carpintería 3D, puede elegir el software de enrutador CNC 3D, como Artcam, AutoCAD, Mastercam, PowerMill, etc.

Conclusión

Al utilizar el software del enrutador CNC, puede controlar completamente todos los procesos de procesamiento y los extremos de monitoreo. Si elige el software de enrutador CNC correcto, todo el proceso de procesamiento se completará de manera constante, lo que mejorará enormemente la eficiencia de la producción. Además, se garantiza la exactitud y la consistencia de los productos en la producción a gran escala.

En resumen, el software del enrutador CNC se divide en tres tipos, CAD, CAM y Software de control. Ahora hay algún software combinado con la funcionalidad de CAD y CAM. Debido a sus ricas características, las interfaces de usuario amigables y el aprendizaje fácil, dicho software CNC CAD / CAM se está volviendo más popular. En el caso de software, algunas cosas, como los requisitos de procesamiento, las habilidades gratuitas o las habilidades técnicas, deben prestar atención.

Ya sea que elija el software del enrutador CNC, el software que es mejor para su propio proceso es el mejor software del enrutador CNC.
