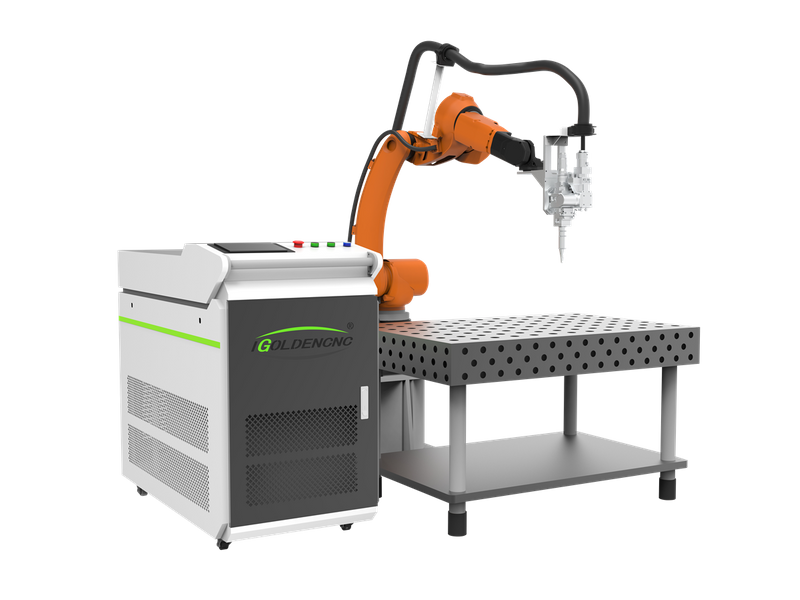

Sistema de máquina de soldadura con láser robot

IGWL-Aw Serie La máquina de soldadura con láser robot está compuesta por un cabezal de láser de fibra dedicado, un sistema de seguimiento de capacitancia de alta precisión, un láser de fibra y un sistema de robot industrial. Es un equipo avanzado para soldadura flexible de láminas de metal de diferentes espesores desde múltiples ángulos y direcciones múltiples.



  • IGWL-AW
  • iGOLDENLASER
  • $ 10000-15000
Estado de Disponibilidad:

Video



Descripción de la máquina de soldadura robótica:

Se utiliza ampliamente en procesamiento de metales, fabricación de maquinaria y fabricación de autopartes que tienen requisitos de procesamiento para piezas de trabajo tridimensionales.

Máquina de soldadura robótica


Robot de soldadura láser industrial 3D  IGWL-Aw  Serie

La máquina de soldadura con láser robot está compuesta por un cabezal de láser de fibra dedicado, un sistema de seguimiento de capacitancia de alta precisión, un láser de fibra y un sistema de robot industrial. Es un equipo avanzado para soldadura flexible de láminas de metal de diferentes espesores desde múltiples ángulos y direcciones múltiples.

Se utiliza ampliamente en procesamiento de metales, fabricación de maquinaria y fabricación de autopartes que tienen requisitos de procesamiento para piezas de trabajo tridimensionales.




图片 1


Parámetros del robot de soldadura por láser de fibra 3D:


Modelo

IGWL-RW- 1500

IGWL-RW- 2000

IGWL-RW- 3000

Poder láser

1500W

2000W

3000W

Longitud de onda láser

1080 ± 10 nm

Robot

FanUC-robot de soldadura de seis eje

Carga máxima en la muñeca

12 kg

Reposicionamiento  precisión

± 0.03 mm

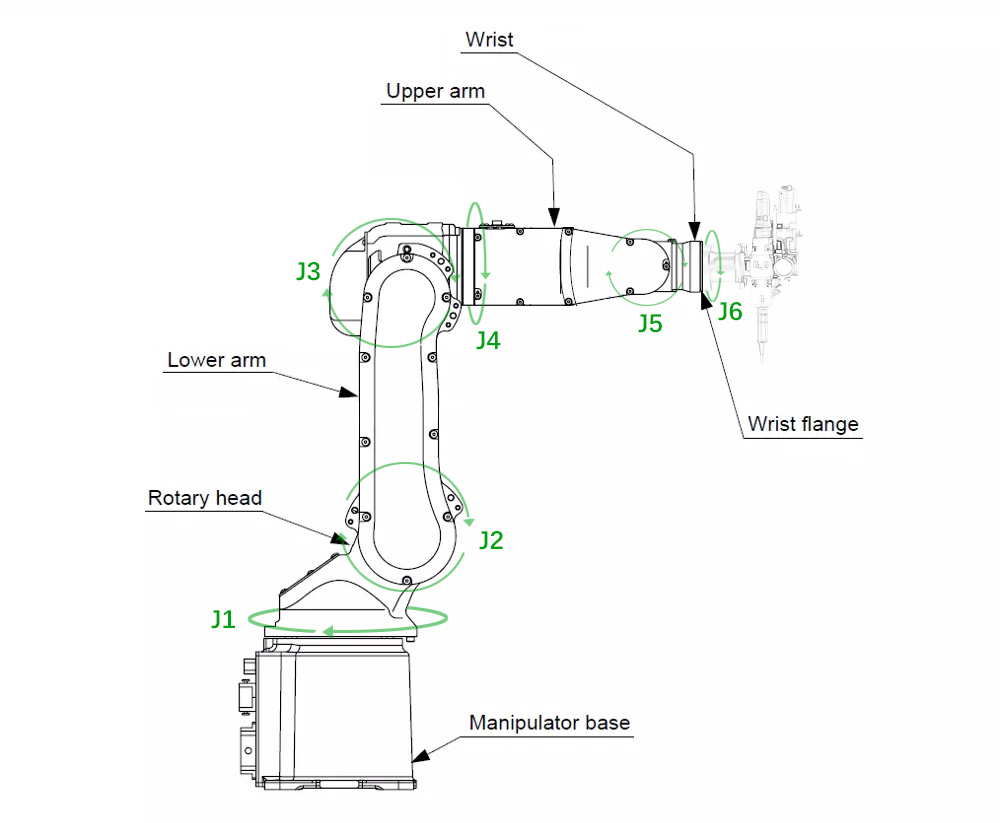

Rango de movimiento



Antebrazo

J1

340º/370º



J2

235º



J 3

455º




Parte superior del brazo

J4

380º



J5

380º



J6

900º







máxima velocidad



Antebrazo

J1

260º/s



J2

240º/s



J 3

260º/s




Parte superior del brazo

J4

430º/s



J5

450º/s



J6

720º/s

Espesor del material de soldadura

≤4 mm

≤6 mm

≤8 mm

Requisitos de brecha de soldadura

≤0.3 mm

Voltaje

380V ± 10%

Poder total

≤8kw

≤10kw

≤12kw

Peso bruto

200 kg

Observaciones: se pueden personalizar de acuerdo con los requisitos del cliente


Comparación de soldadura por láser y soldadura tradicional

Método de soldadura

Zona afectada por el calor

Deformación térmica

Calidad de soldadura

Si agregar soldadura

Ambiente de soldadura

Soldadura por láser

Menor

Menor

Mejor

No

No hay requisitos especiales (excepto las industrias especiales)

Soldadura

General

General

General

Calefacción general

Soldadura por arco de argón

Más grande

Más grande

General

Necesita electrodos

Soldadura por resistencia

Más grande

Más grande

General

No

Necesita electrodos

Soldadura por arco de plasma

General

General

General

Necesita electrodos

Soldadura por haz de electrones

Menor

Menor

Mejor

No

Vacío



Láser Soldadura  Velocidad

Collimating  Longitud focal: 150 mm          Longitud de enfoque: 250 mm          Diámetro de fibra: 50 μm          Gas de protección > 15L/min

No.

Material

Potencia de salida

Penetración (mm)

Velocidad (m/min)

1













Acero inoxidable

500

1.5

0.85

2

500

1

2.55

3

500

0.5

6.8

4

750

2.5

0.85

5

750

2

2.55

6

750

1.5

2.17

7

750

1

6.8

8

1000

0.5

8.5

9

1000

3

0.85

10

1000

2.5

2.55

11

1000

2

3.4

12

1000

1.5

5.1

13

1000

0.5

12.75

14











Acero al carbono (bajo)

500

1

1.28

15

500

0.5

5.1

16

750

2

0.85

17

750

1.5

2.55

18

750

1

5.95

19

750

0.5

7.62

20

1000

2.5

0.85

21

1000

2

2.55

22

1000

1.5

4.25

23

1000

1

6.8

24

1000

0.5

11.05

25



Aluminio

500

1

0.85

26

750

1

1.7

27

1000

1

3.4

28

1000

2

0.85

29

Cobre

1000

0.3

1.7





Detalles de la máquina de soldadura por láser robot:



图片 5

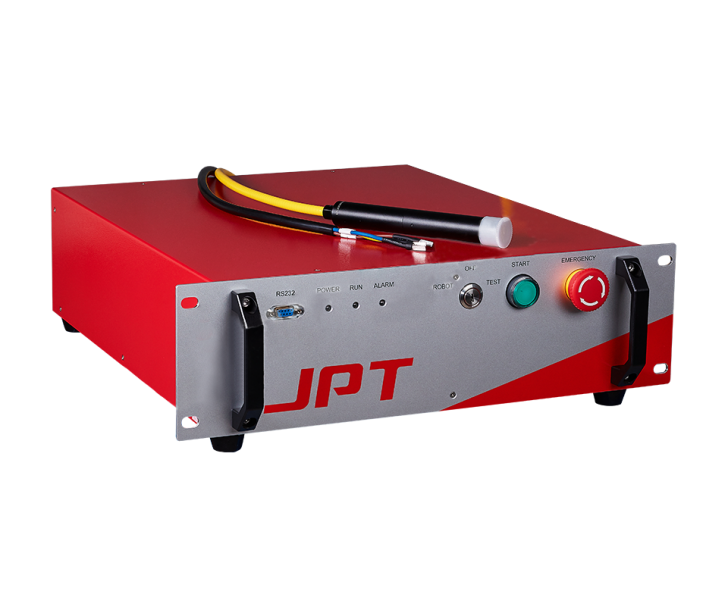

Láser JPT

Utilizamos láseres de fibra avanzados con una vida útil de más de 10 horas, bajo consumo de energía, baja tasa de falla, fibra flexible de hasta 10-15 m, flexible y conveniente, soldadura al aire libre, equipada con una capa protectora dura.

主图 -05

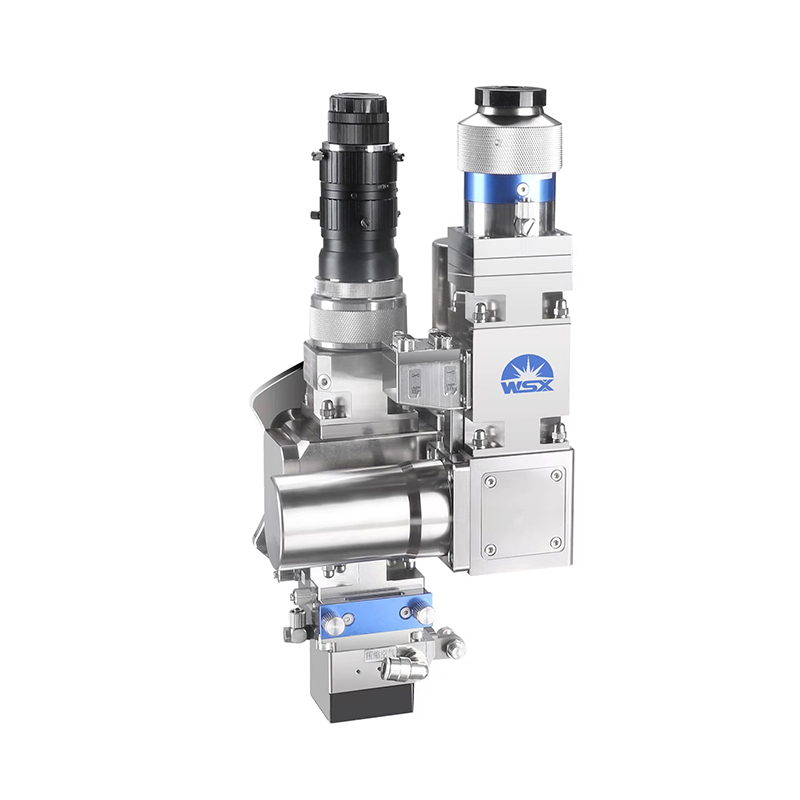

Cabeza de soldadura profesional WSX

1. Este cabezal de soldadura tiene fuertes ventajas en las aplicaciones de soldadura de aleación de aluminio y soldadura de energía media, y es un cabezal de soldadura rentable.

2. El cabezal de soldadura utiliza un motor para conducir la lente vibratoria del eje X, Y, con una variedad de modos de swing, y la soldadura de swing permite que la pieza de trabajo tenga soldaduras irregulares, espacios más grandes y otros parámetros de procesamiento, lo que puede mejorar significativamente la soldadura calidad.

3. La estructura interna de la cabeza de soldadura está completamente sellada, lo que puede evitar que la parte óptica sea contaminada por polvo.

4. La lente protectora adopta una estructura de tipo de cajón, que es fácil de reemplazar.

5. Se puede equipar con varios láseres con conectores QBH.

Máquina de soldadura láser de fibra de robot44

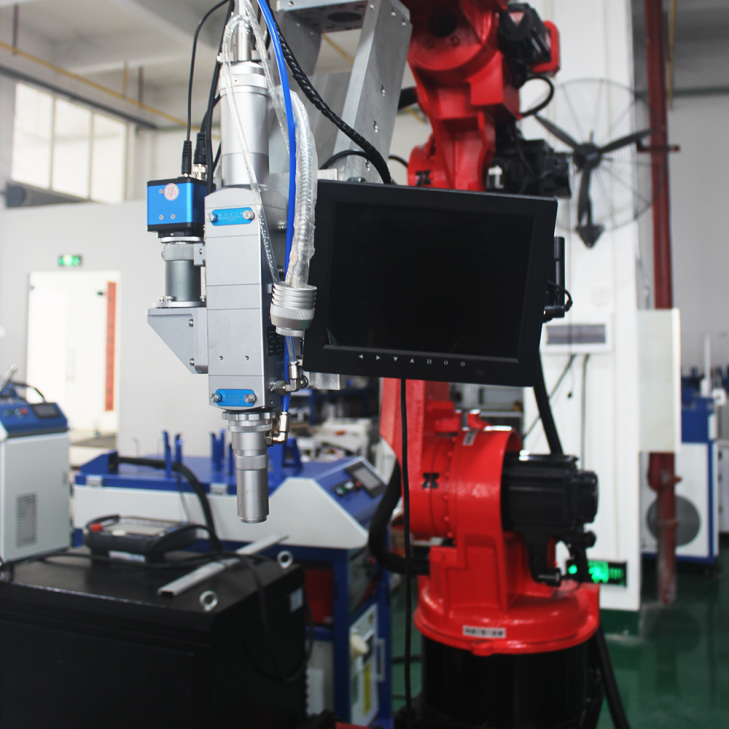

Linkage de seis eje robot

El enlace de seis ejes del robot puede realizar fácilmente la soldadura de piezas de trabajo tridimensionales.

Con herramientas especiales y Banco de trabajo de enlace, puede realizar una soldadura completamente automática con un solo sujeción.


 图片 2

Mesa de soldadura móvil de múltiples eje

Toda la máquina está diseñada con una placa de aluminio gruesa, y la estructura es firme

Alta precisión de posicionamiento y respuesta sensible

No es necesario mover manualmente el producto, soldadura automática, fácil de operar

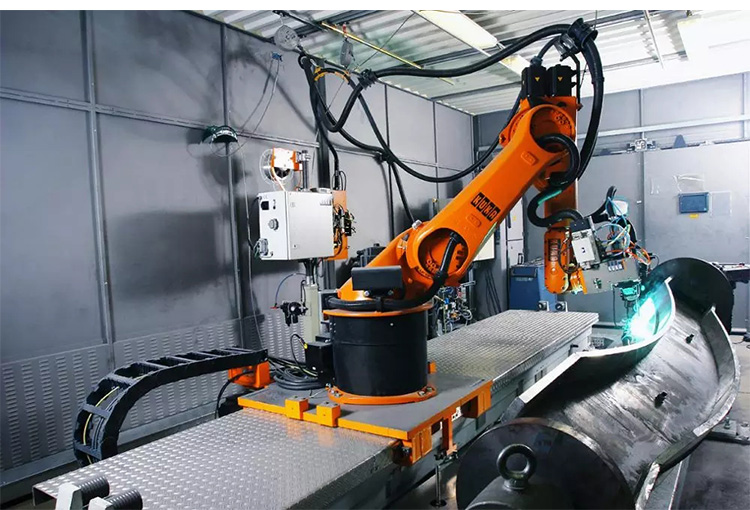

Características de soldadura por láser robótica:


1. El robot tiene un enlace de seis ejes, una alta precisión de posicionamiento, un gran rango de procesamiento y una fácil soldadura de piezas de trabajo tridimensionales.


2. En comparación con la soldadura tradicional de arco de argón, la velocidad de soldadura por láser aumenta de 5 a 10 veces, y el consumo de energía y el consumo de consumibles son más bajos, y la calidad de la soldadura es muy estable.


3. El área de soldadura afectada por el calor es menor, lo que puede garantizar mejor la calidad de los productos de soldadura.


4. La soldadura por láser robot tiene una buena adaptabilidad al tamaño y la forma de los materiales de soldadura y las piezas de soldadura, y puede realizar el control automático y la soldadura de larga distancia;


5. Esta estación de trabajo es muy flexible y puede soldar piezas de trabajo curvas tridimensionales o de forma especial. Con herramientas especiales y mesa de trabajo de enlace, puede realizar una soldadura completamente automática con un solo sujeción.


6. La soldadura por láser tiene menos humo y polvo, menos radiación, y es más ecológico y más seguro.


7. Equipado con un sistema de seguimiento de costura de soldadura sin contacto para detectar y corregir la desviación de la costura de soldadura en tiempo real para garantizar que se obtenga la costura de soldadura calificada.


图片 3

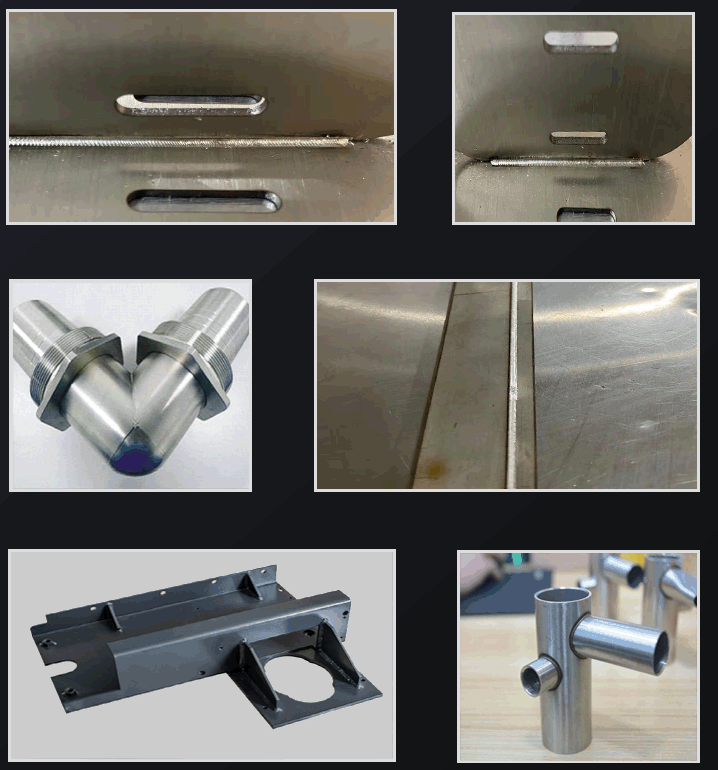

Aplicación del robot de soldadura láser de fibra industrial 3D:


图片 4


Adecuado para soldadura de acero inoxidable, lámina de hierro, aluminio, cobre, aleación, acero, materiales equivalentes de diamante o materiales diferentes, gabinetes, cocinas, ascensores de escaleras, estantes, hornos, puertas de acero inoxidable y barandas de ventanas, cajas de distribución, acero sin manchas y hogares de acero inoxidable. otras industrias.
